功能:

适用于大体积混凝土例如风电,地基,地下室等混凝土内部密实性检测。

原理:

Cscan是一种混凝土声波扫描技术,利用声波的反射与散射原理检测混凝土的质量与内部结构,包括内部界面与密实性。Cscan检测可以提供混凝土结构图像和波速图像,探测深度超过10m。

技术指标:

仪器通道:32/64通道

最高采样率: 1 微秒

A/D动态:16位

典型案例索引

1.大体积混凝土CT

2.LUG罐基础无损检测

工程案例:

1.大体积混凝土CT

检测现场

检测布线

由下至上的三个高度分别进行截面CT成像。红色为高速区,蓝色为低速区。发现三个截面混凝土都存在边缘部分的局部低速区,与施工工艺有关,应予以改进。

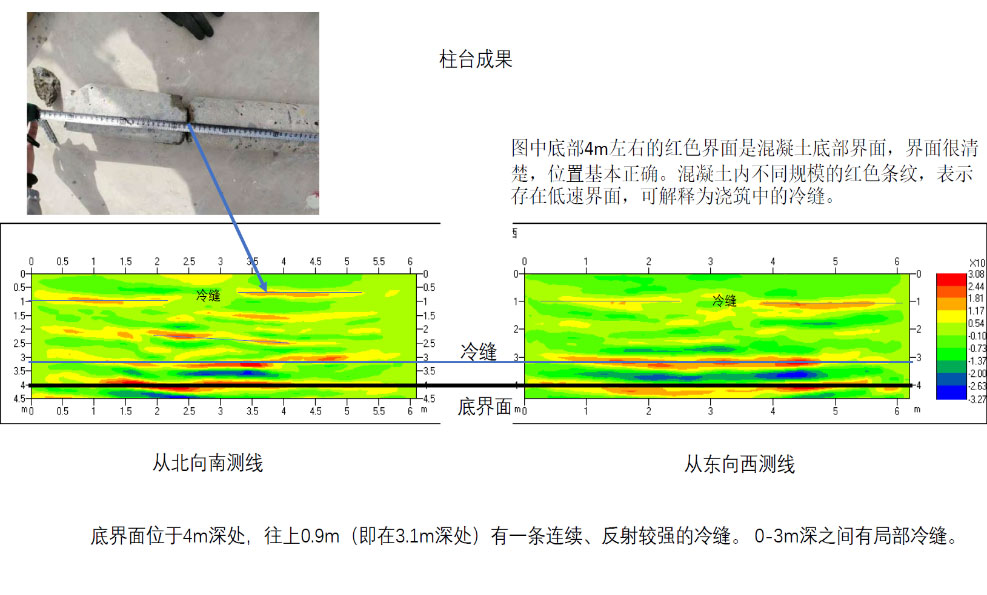

检测成果及取芯验证

2.LUG罐基础无损检测

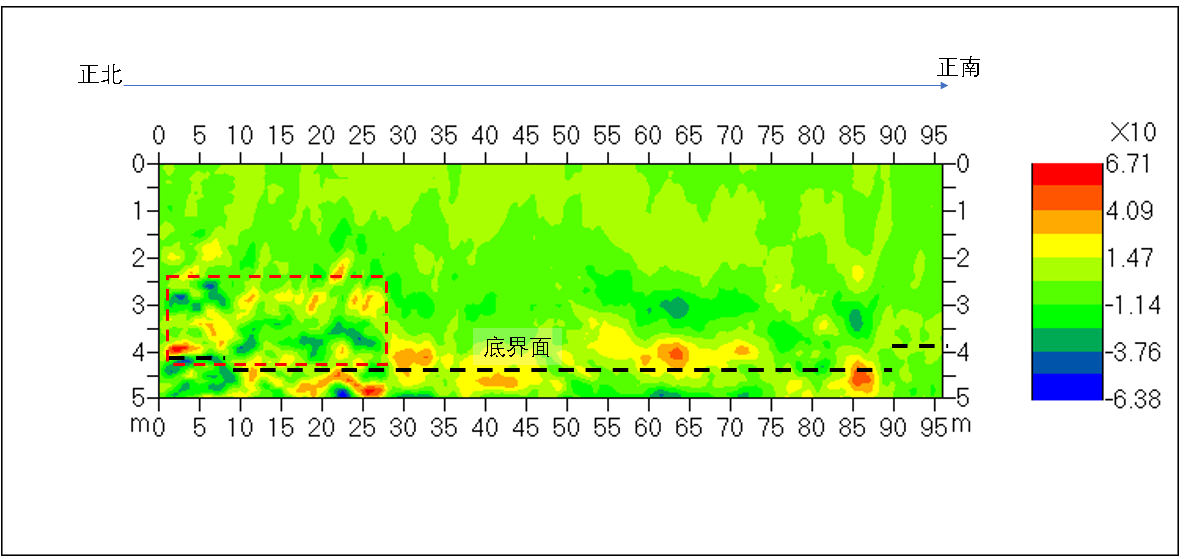

测线NS偏移图像

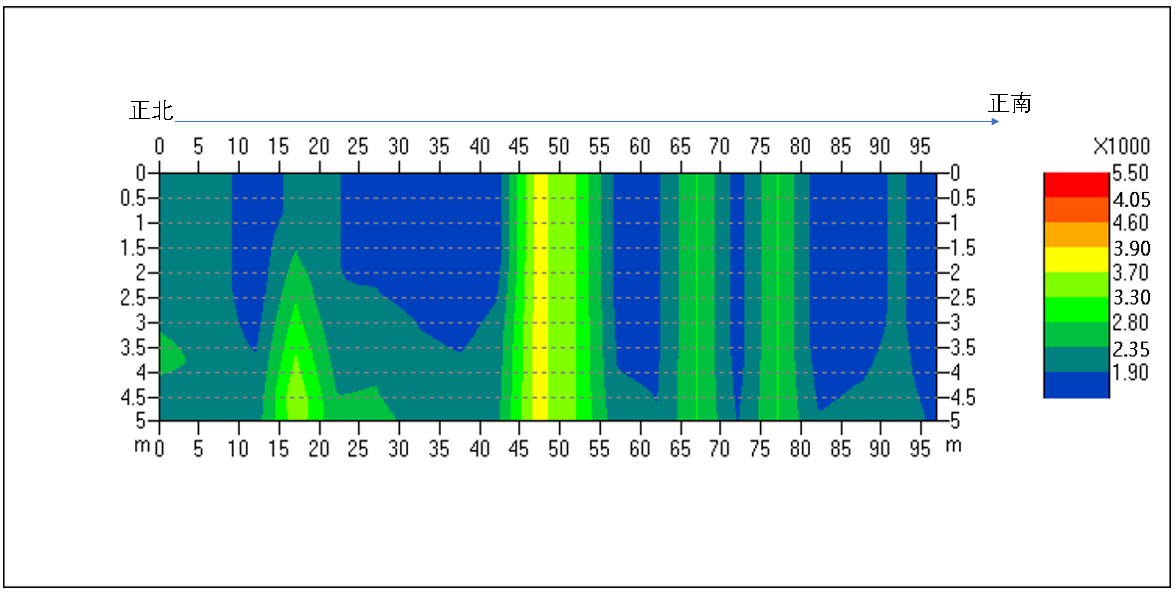

测线NS速度剖面图像

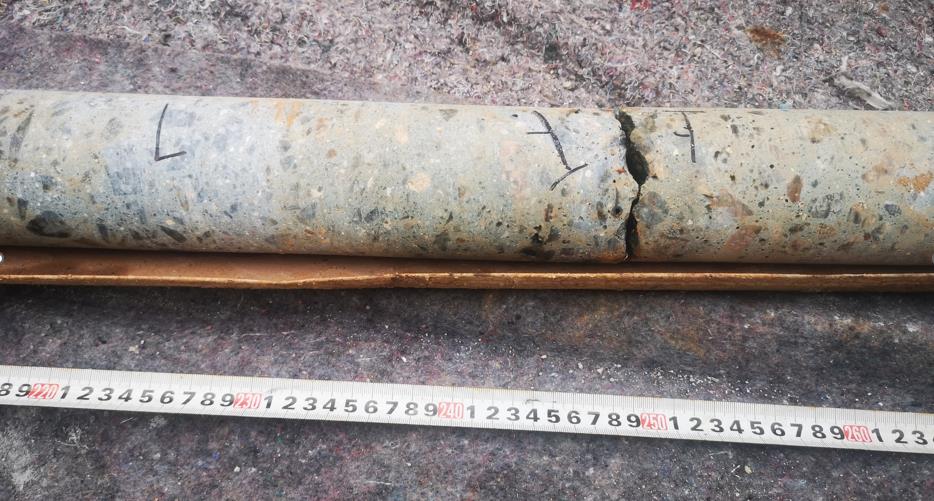

测线取芯芯样(2.5-2.9m处)
