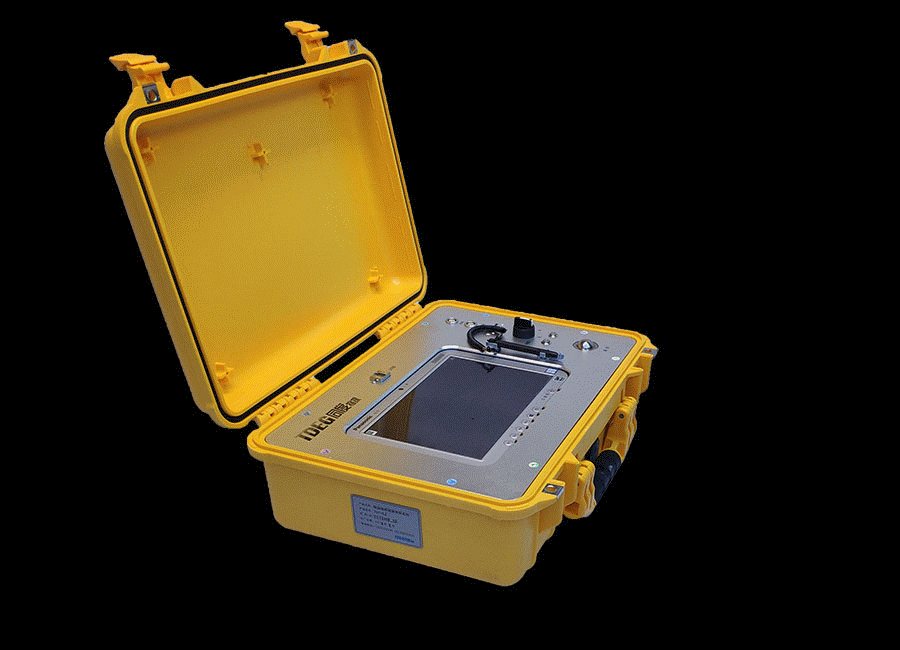

功能:

SSP地震散射剖面系统是为地形地质条件复杂的山区、场地而设计。具有分辨率高、图像直观的特点。它以非均匀地质模型为基础,适合各种复杂条件下的精细地质结构勘探。适于采空区、岩溶、孤石、软弱结构面的勘探。

原理:

SSP是一种地震波散射成像技术。通过使用多点激发和多点接收的散射记录,反演重建地下介质的散射体与波速分布的方法。散射波法勘探可以获得两种结果,一个是反应散射强度即波阻抗差异界面的的偏移图像,另一个是反应局部地层力学特性的波速图像。低波速对应松散层、风化层、疏松区、岩溶、空洞、断层带等地质对象;高波速对应完整基岩、孤石、注浆体等地质与工程对象。

技术指标:

50m探测深度

24位 A/D数模转换

24/26/32采集通道

所有通道同时达到6μs

最小地质体预报尺度10cm

400s采样时间

震源:冲击震源TDIS系列、电磁可控震源TD-DC

电火花震源TD-Sparker系列

典型案例索引

1.桥基岩溶探测

2.露天矿采空区探测

3.露天矿采空区探测

工程案例:

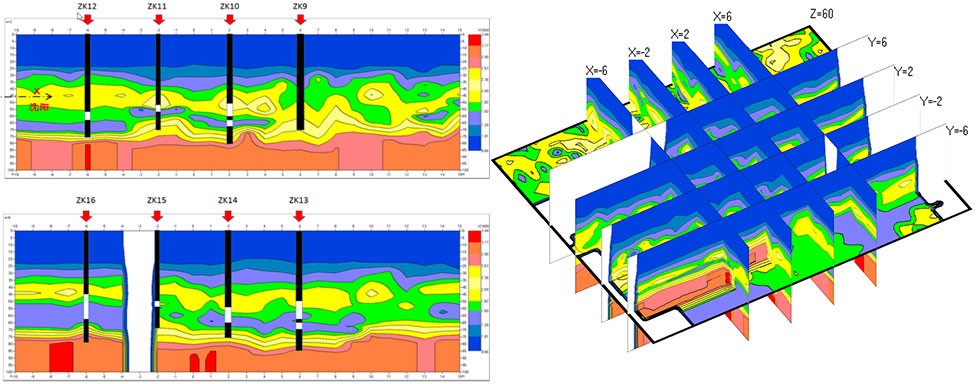

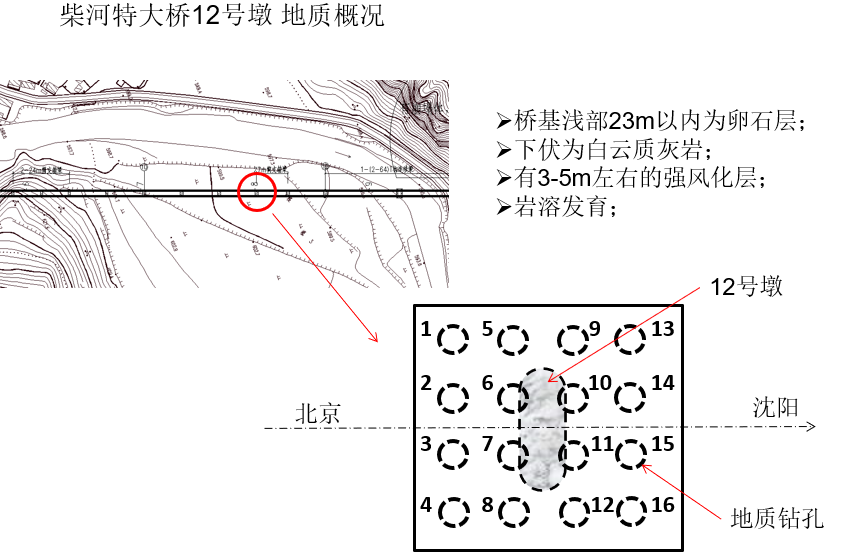

1.桥基岩溶探测

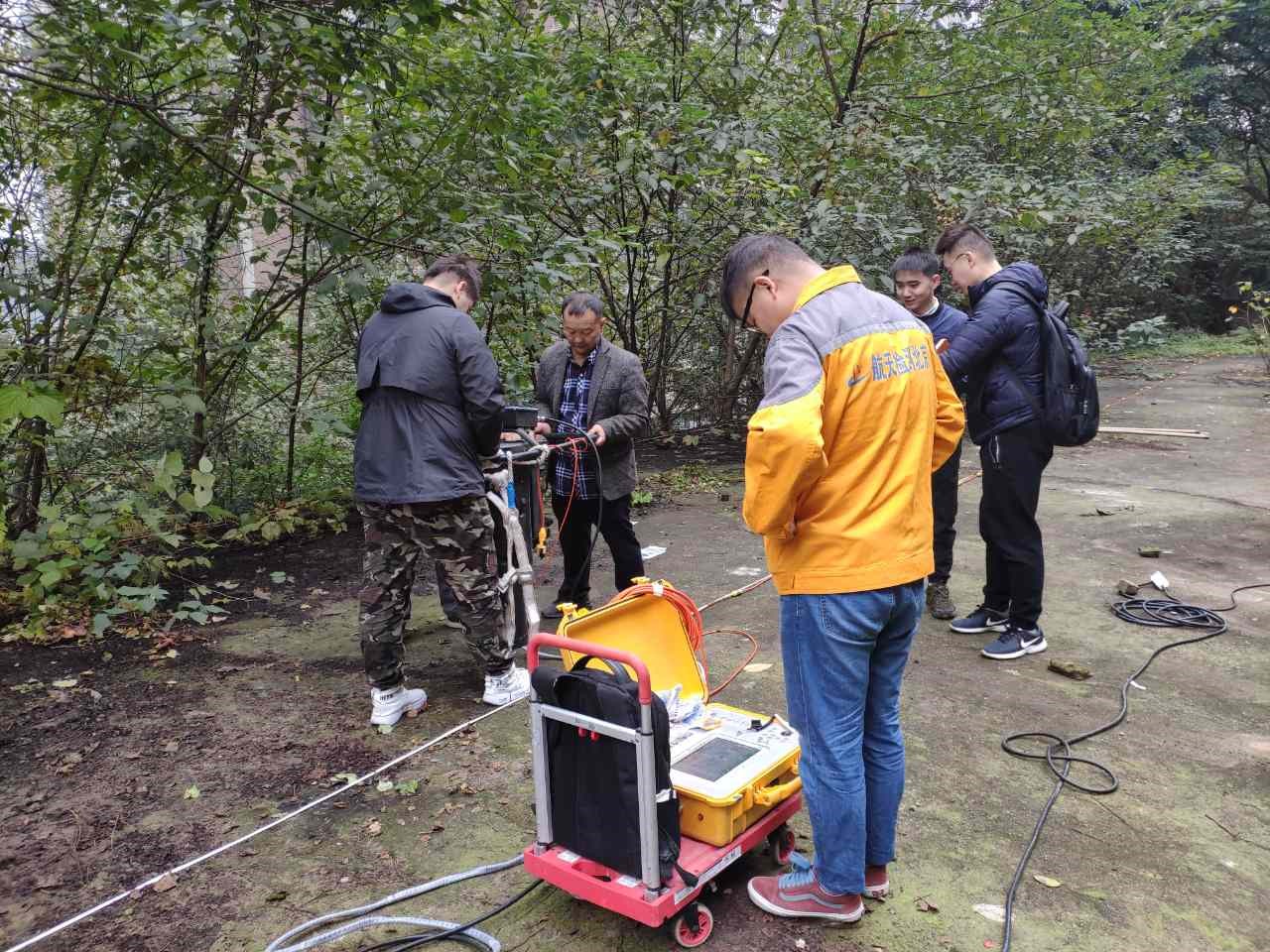

2.露天矿采空区探测

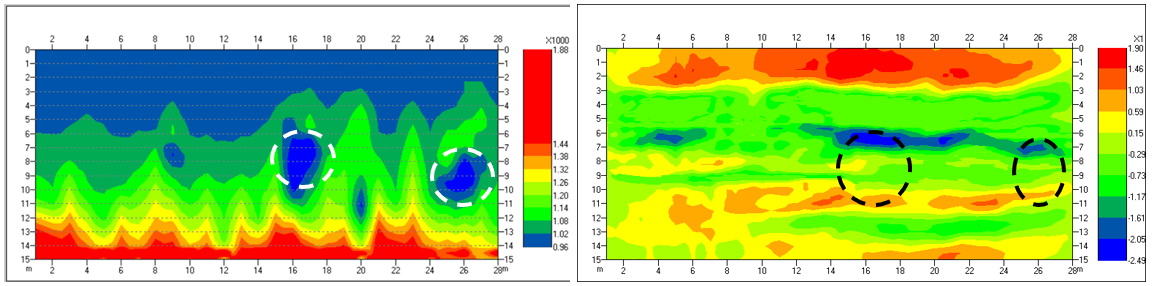

防空洞在波速剖面图里应为低速区,在偏移图像中上界面波阻抗变低,蓝色界面,下界面波阻抗变高,红色界面,所以防空洞位置应为图中圆圈标注位置。经实际验证,与实际防空洞位置相符。

3.露天矿采空区探测

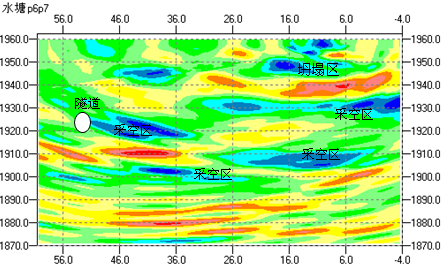

图像中蓝色代表低速区,红色表示高速区。横坐标为里程,纵坐标为埋深。勘测结果表明,区内存在三个低速层,对应三个煤系地层,埋深从10m到80m。受构造影响,煤层横向连续性差,断续分布。这一结果与前期的地质勘查结果一致。区内共发现13个采空区,其中有5个采空区与隧道相交,可能对施工和安全产生影响,导致坍塌、涌水和瓦斯突出等地质灾害。建议改线。
