CBCT系统(Cross Borhole CT)由电火花震源,水听器,采集器,跨孔CT软件构成

CBRD系统(Cross Borhole Radar)由孔中发射天线,孔中接收天线,雷达采集主机构成

1. 标配2万焦耳(两个绿箱子),不改变体积可以追加到3万或4万焦耳。4-8万焦耳是三个绿箱子,如上图。

2. 放炮间隔40s。

3. 性能可靠,可以24小时连续工作。

4. 光纤触发,干扰小。

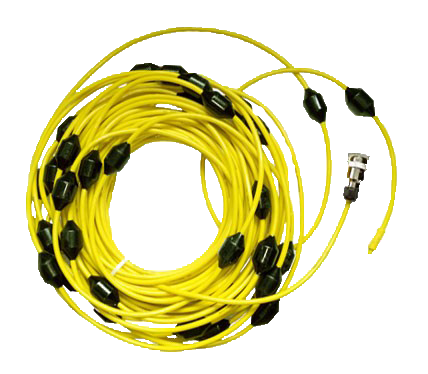

TD-Hydrophone 水听器频带宽度100Hz-100KHz,既可用于跨孔CT,也可用于水上精细地震勘查。

该水听器道间距可定制,150米水深,内置放大芯片,增加了屏蔽层避免电火花放炮产生的干扰。

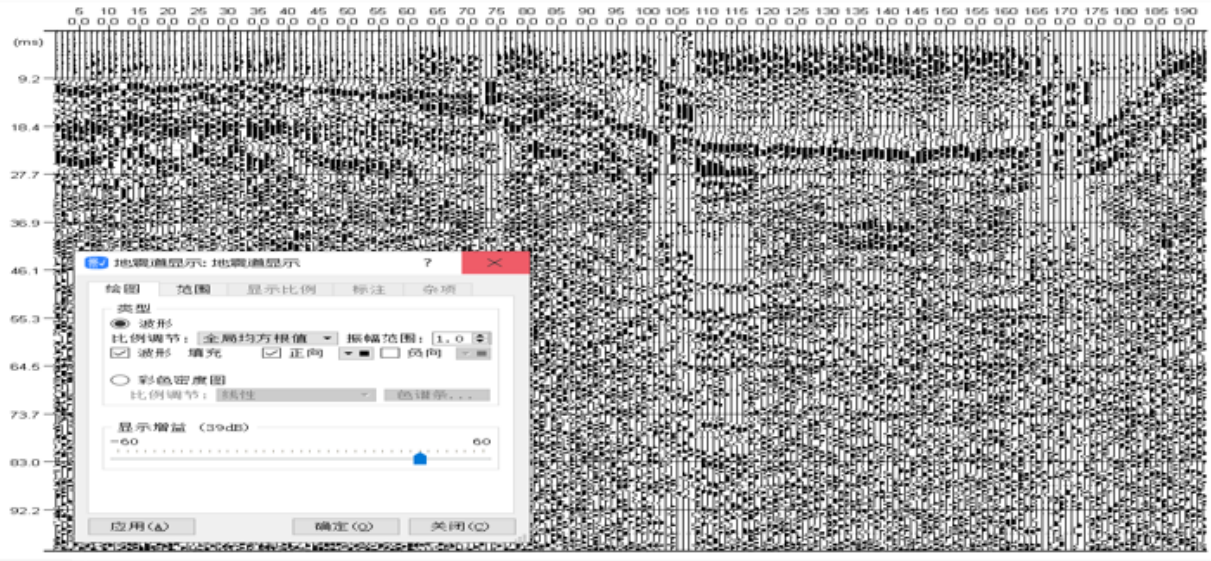

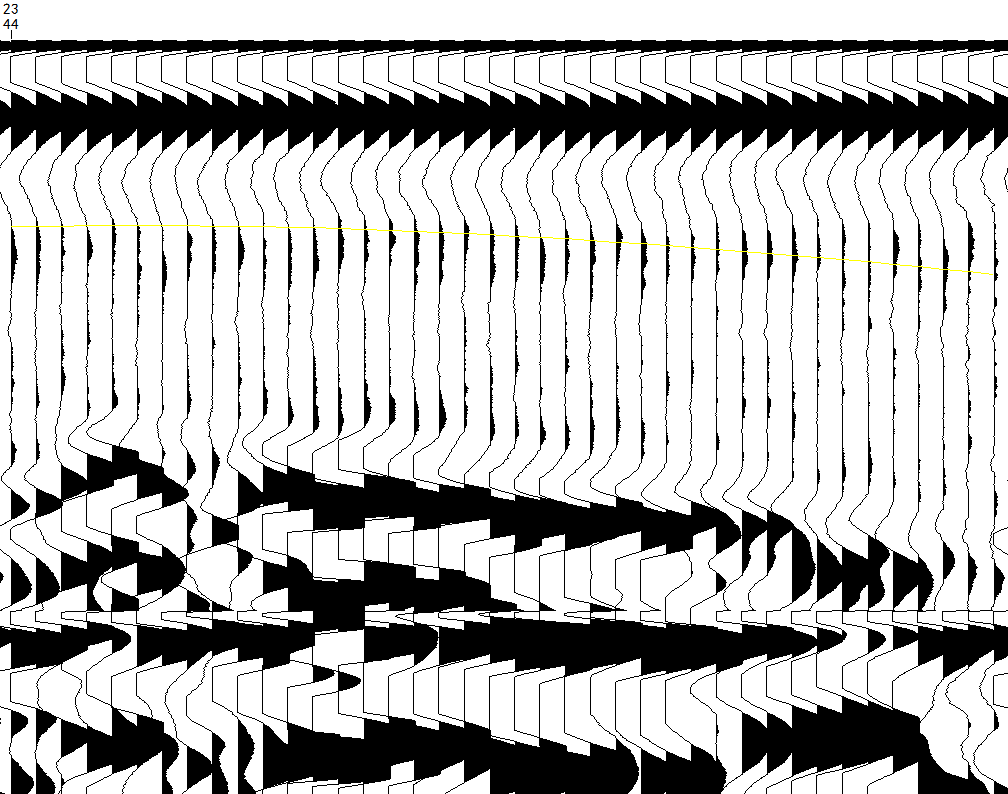

(如图:共中心点信号)

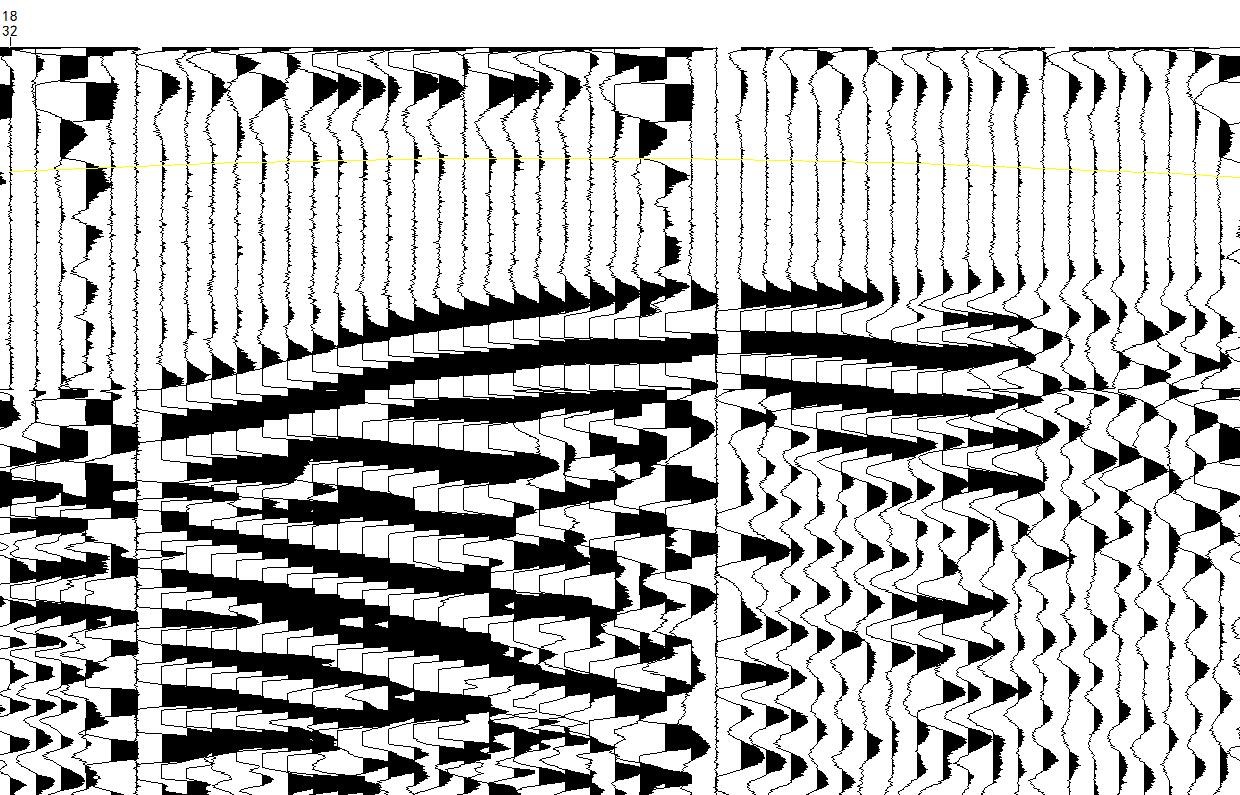

采集器通道数32、64道,既可用于跨孔CT,也可用于浅层地震。

64通道配置两条水听器,可以实现一发双收,提高应用效率。







跨孔雷达(电磁波CT)

CBRD跨孔雷达用于工程与地质勘查,地层结构、岩溶、空洞、采空区、孤石探测。由双通道数字化采集仪和发射天线、接收天线组成。 分辨率10cm。

特性:

- 双通道,同时记录发射电流与接收电压

- 电磁波频率100MHz

- 采样率1GHz;采样动态:16位

- 软件自动读取走时和衰减量

- 实时CT波速与衰减成像

- 最大孔距50m,最大孔深75m

同一孔位跨孔雷达(电磁波CT)成果和地震CT成果

采集方案:A、B井深均29米;井间距28米。

排列1)A井为发射井,B井为接收井,点距1m;

排列2)地表发射时,分别A井、B井接收,点距2m;

电磁波CT

相同钻孔的电磁波CT图像和地震波速CT图像。 其中地震波CT图中浅部红色为低波速区,岩芯破碎,裂隙发育,不含水;15m以下波速增高,岩芯破碎,含水。这些特点与电磁波CT反应的地质结构特点是一致的。相比之下,电磁波CT的层次更为细致。

钻孔资料:

跨孔雷达钻孔资料
