TDIS系列可控冲击震源是一种频率域的震源,是可控震源车的小型化版本。它通过相关叠加将一系列小能量的冲击振动累积成大能量的地震信号。具有卓越的抗干扰能力和超高信噪比。实现了小震源大能量的梦想。 它具有体积小,重量轻,分辨率高,探测深度大等特点,主要用于工程地质勘查。在铁路公路、水利电力、城市轨道交通与地质灾害勘查中有广泛应用。特别是在岩溶、孤石、道路脱空、采空区等疑难地质对象的探测中发挥着重要的作用。

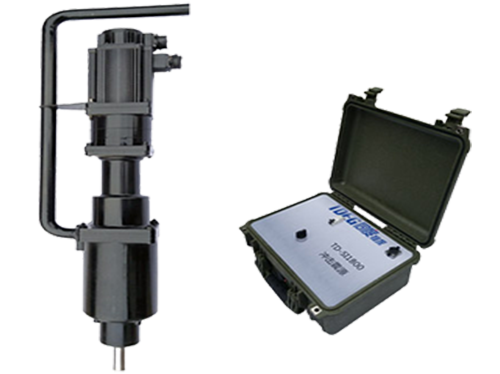

1.TDIS1800隧道超前预报专用震源介绍

累计能量:40g炸药

激发子波的频带:10Hz-1KHz

冲击频率范围:1-50次/秒(软件控制,可自定义)

单次冲击能量:50焦耳

工作方式:隧道侧壁表面激发/管片注浆孔激发

输出功率:1.8KW;供电:220V AC

体积:高50cm, 直径:25cm

重量:约30kg

体积重量小而轻,不破坏路面
适合城市、隧道和山地作业
激发频率宽,高频丰富
有利于提高探测分辨率

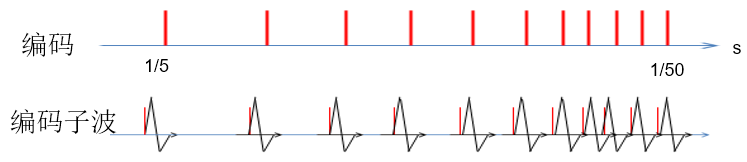

线性频率扫描,编码控制

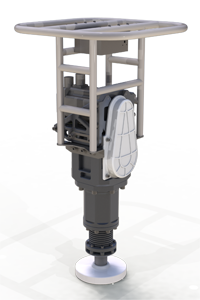

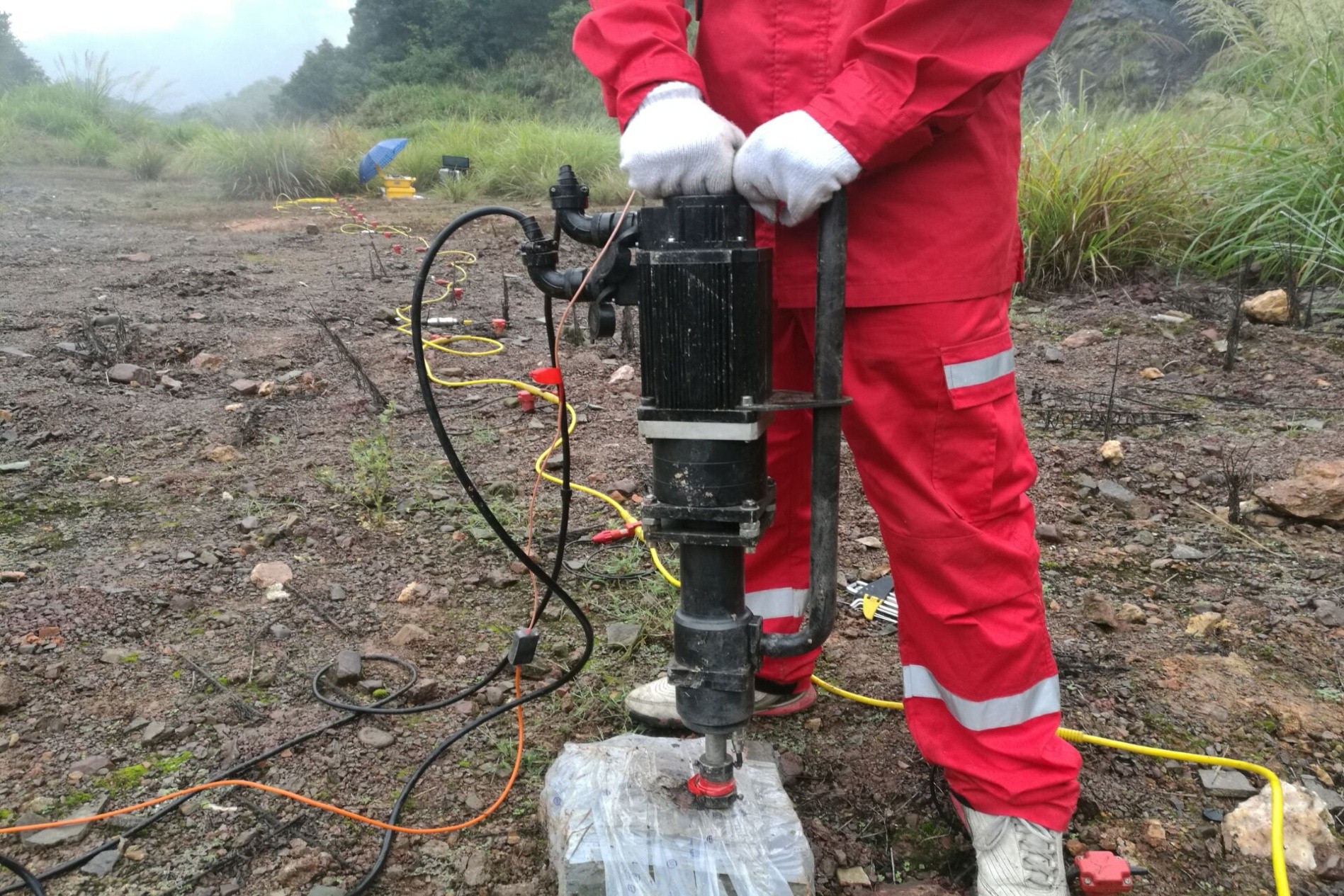

2.TDIS2800手持可控冲击震源

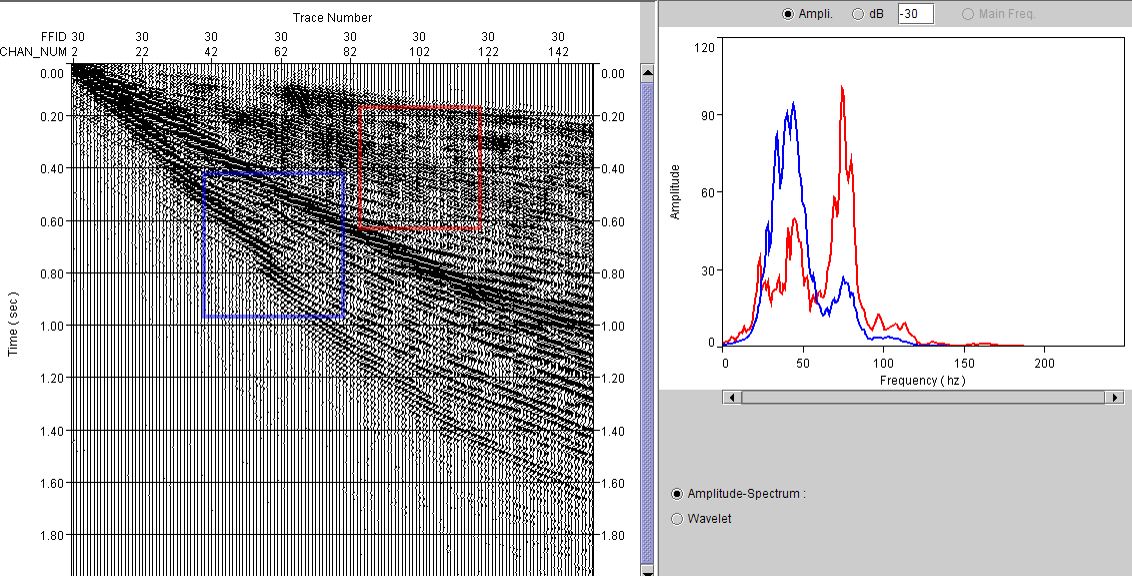

滤波前

滤波后

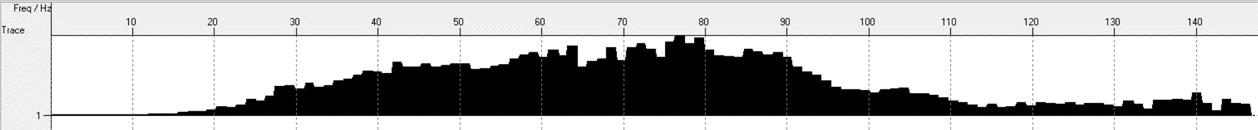

频谱

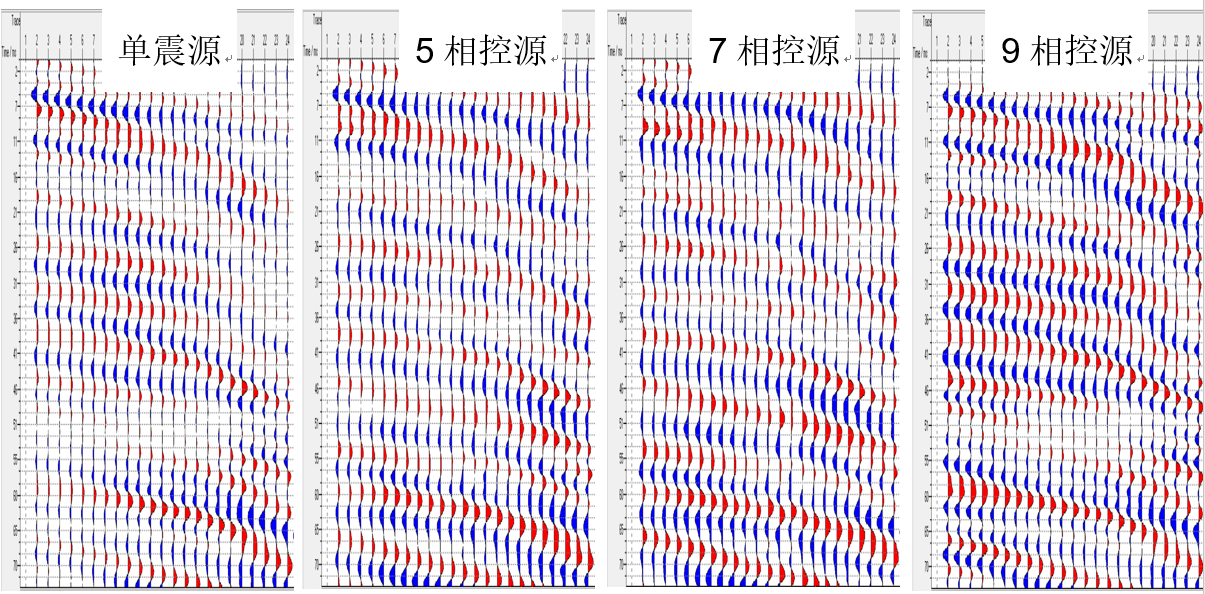

3. 震源相控阵合成


利用相控震源辐射的方向性,可以提高下方异常体的照度,减弱周围地质体的照度。从而提高横向分辨率和加大探测深度。

4.震源对比

TD-Sparker 重锤 大锤 冲击震源
可扩展性 1万-80万 100-800kg 约30磅 1800w-3800w
重量 大于等于50kg 100-800kg 约13kg 25-50kg
勘探深度 50-3000米 180米以内 小于50米 100-500米
地震子波 10-500Hz 小于10Hz 小于200Hz 10-1000Hz
特点 需要打孔,需要水环境,适合跨孔CT、折射地震,江河湖海,滩涂沼泽地震勘探,隧道超前地质预报 频率低,50米内资料缺失,多次叠加效率低 探测距离近,适用面窄,多次叠加效率低 体积重量相对小,探测距离相对远,频带更宽效率更高,适合山地、隧道、城市

TD-IS震源应用

典型案例索引

1.临安火焰山采空区探测

2.在隧道超前预报中的应用

3.城市空洞探测

4.面波勘探

5.西部盐碱地浅层地震

工程案例

1.临安火焰山采空区探测

探测目标为地下石煤采空区,地表松散层厚,震源为TD-IS冲击震源。冲击时长40s,冲击次数525次记录

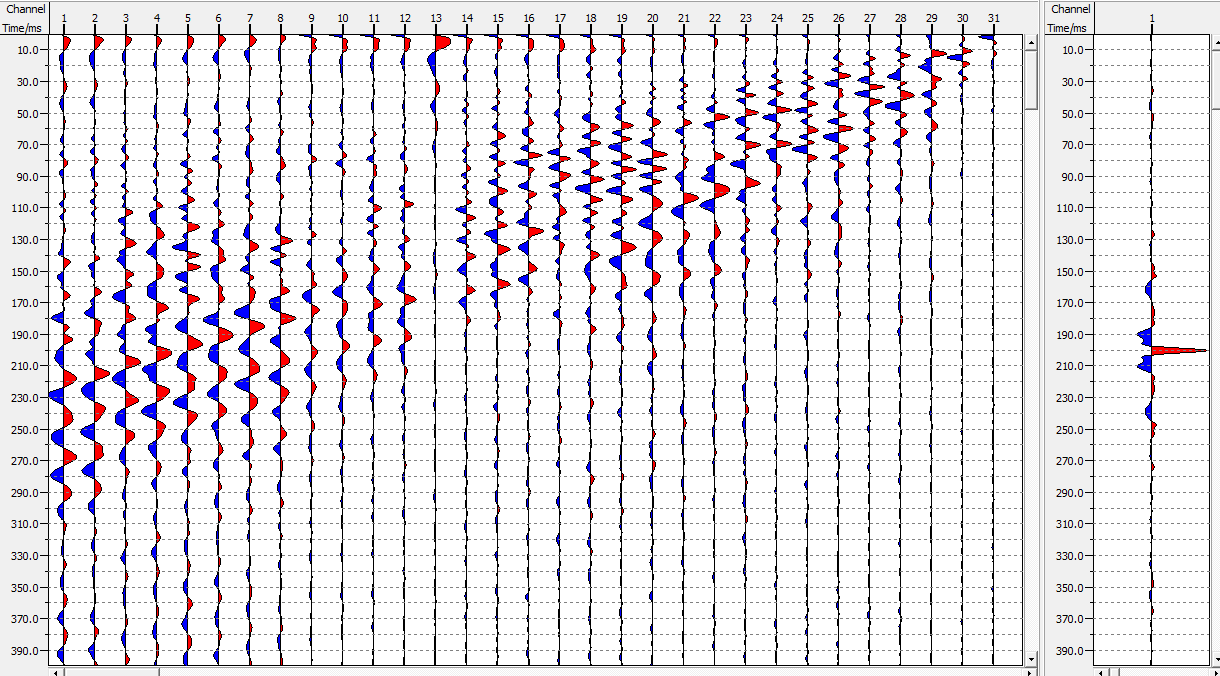

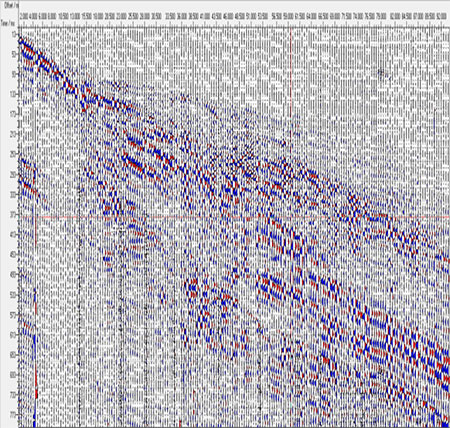

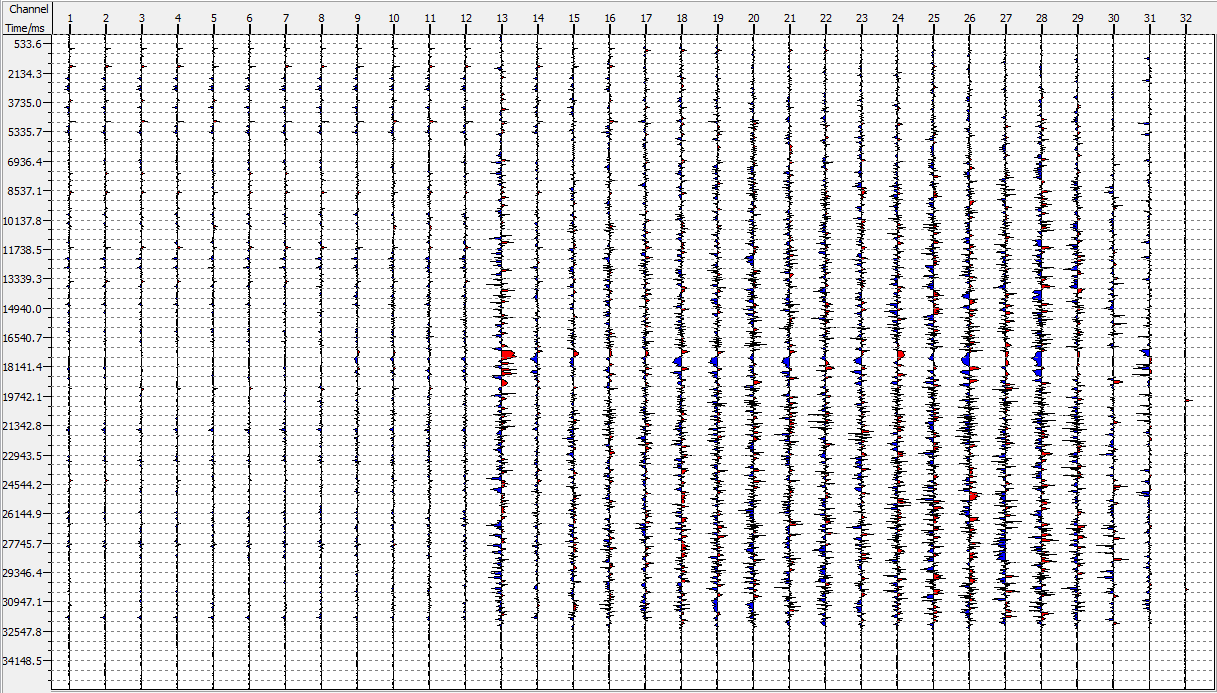

原始记录

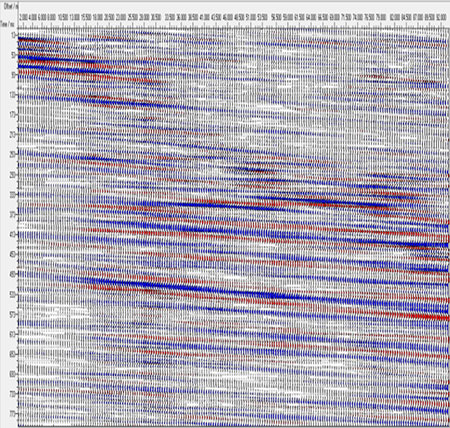

相关记录

2.在隧道超前预报中的应用

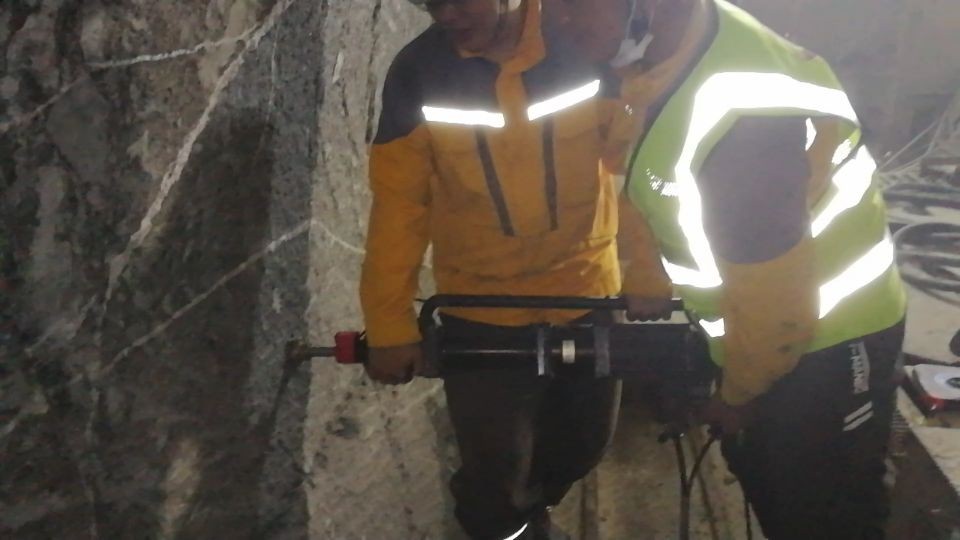

在隧道中工作

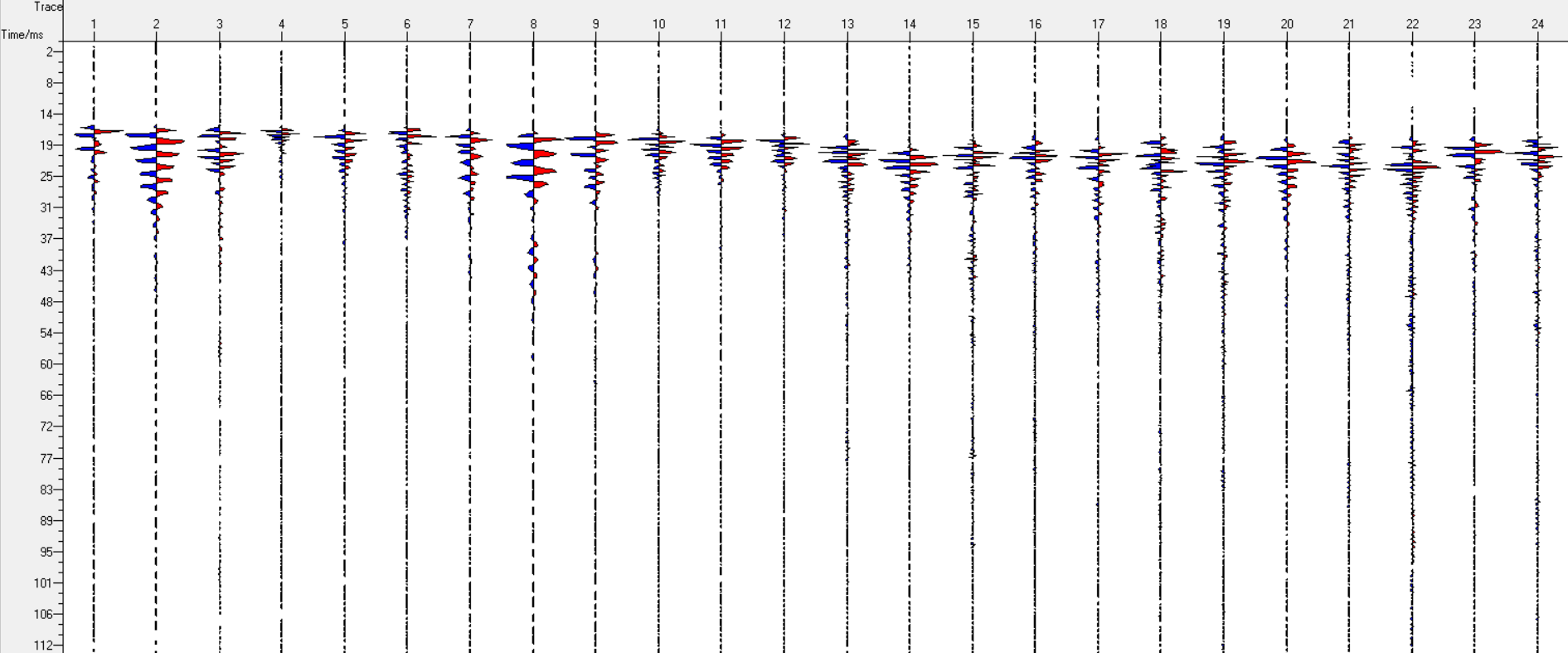

单炮记录

3.城市空洞探测

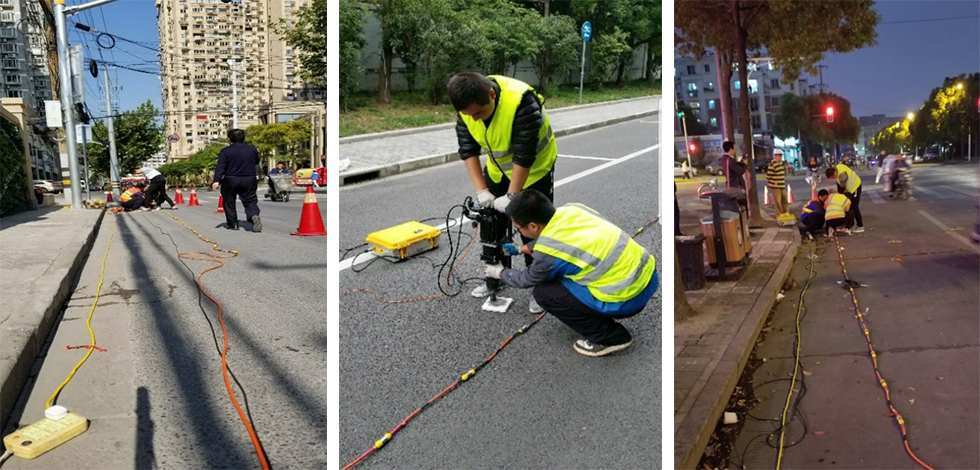

地下空洞探测,地面塌陷隐患探测-上海

4.面波勘探

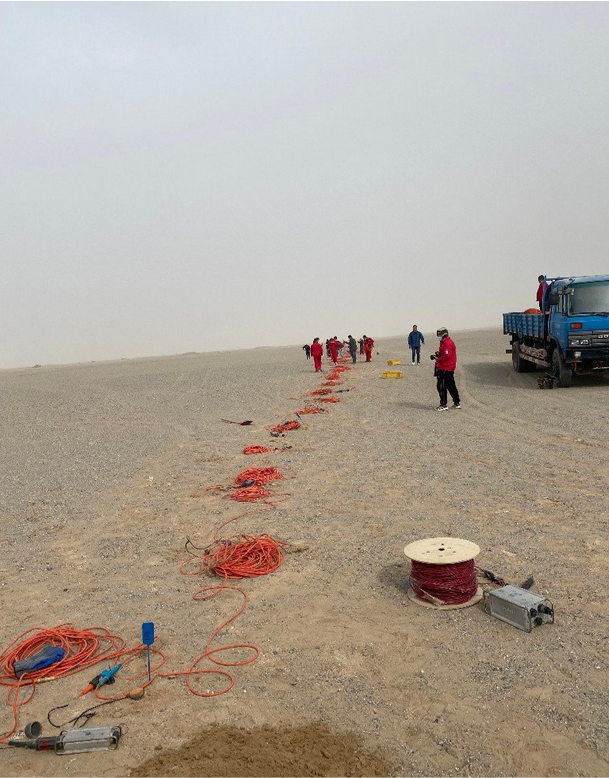

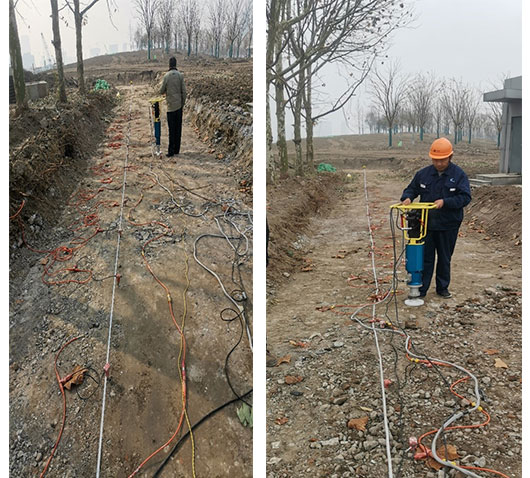

采集现场

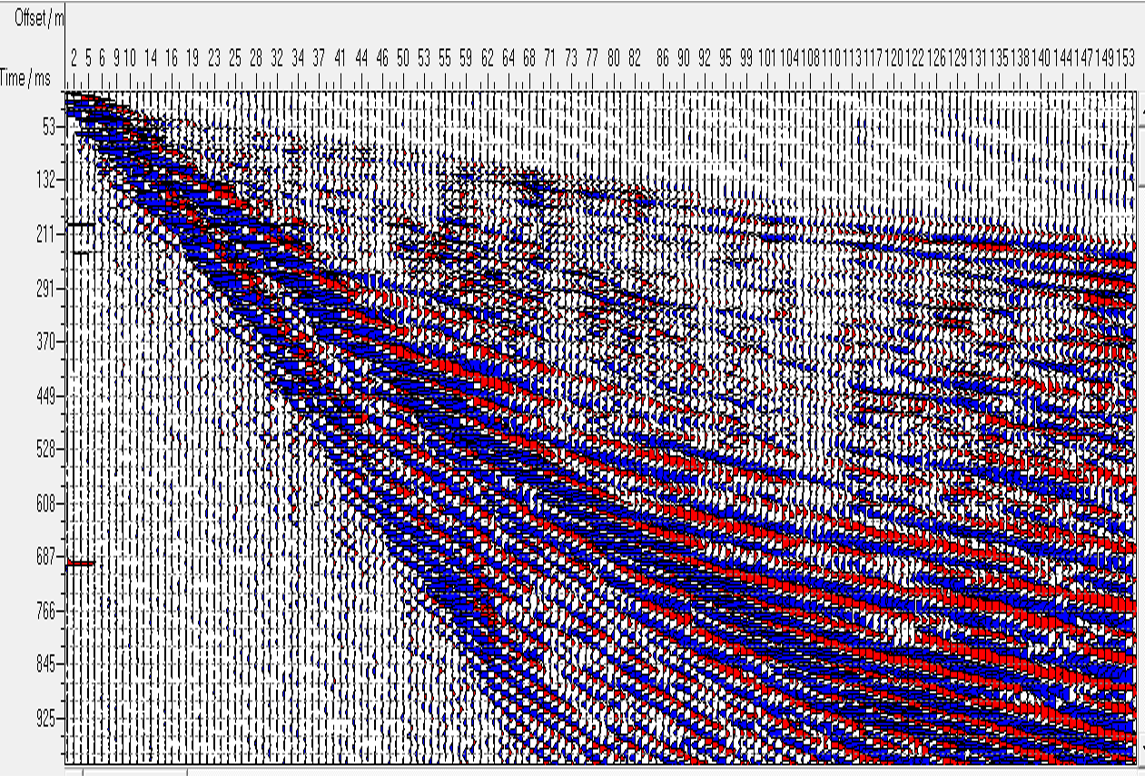

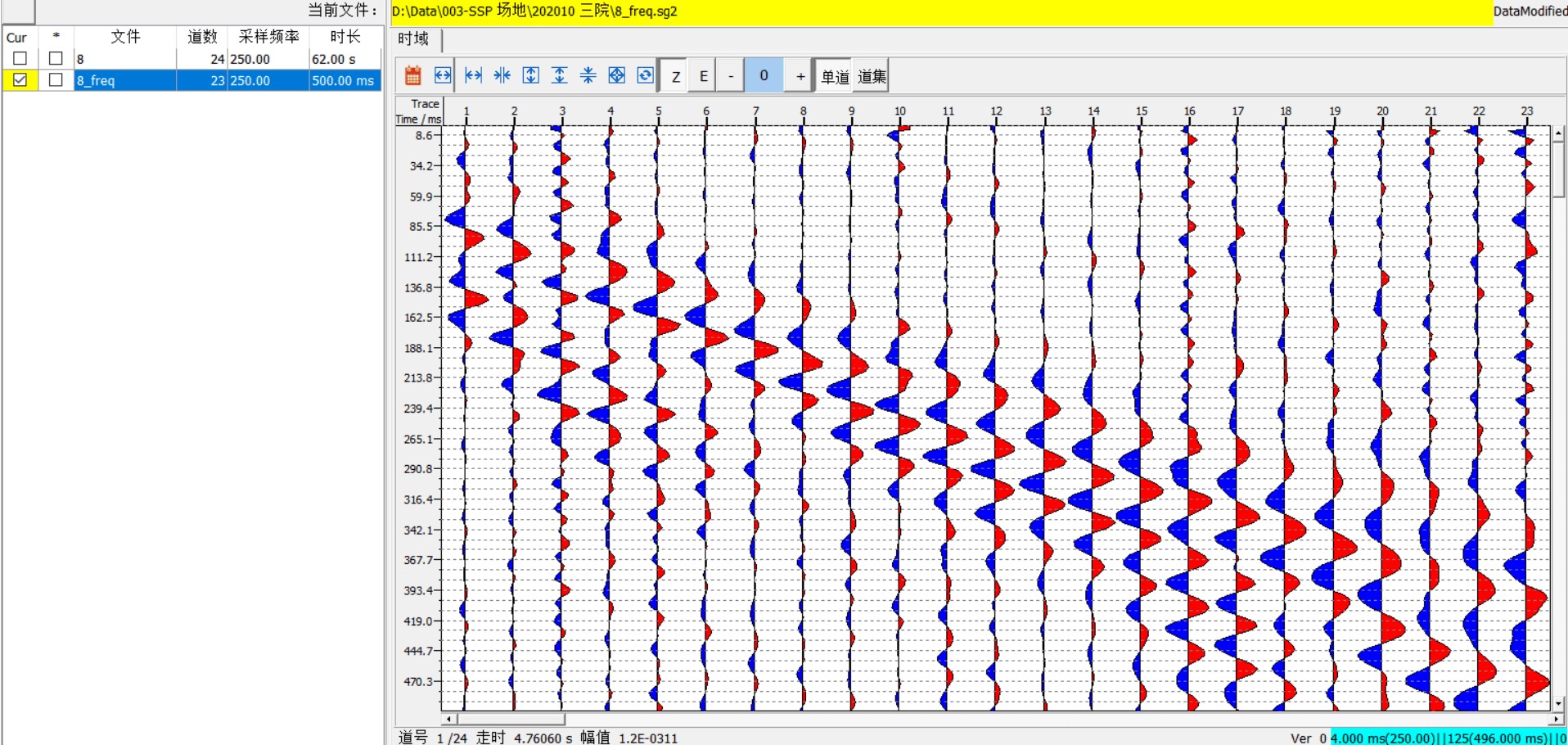

冲击震源解码后的面波信号

5.西部盐碱地浅层地震


地貌主要为戈壁,G3I数字地震仪,单边观测系统,采样间隔0.25ms,记录长度500ms,偏移距1m,道距2m


冲击震源解码后的信号


冲击震源解码后的信号
