功能

水上工程勘探需要高分辨和具有一定穿透力,且放炮快速的震源。TD-SAI激发间隔1s,激发能量1-5万焦耳。适合淤泥厚度探测,基岩面探测,地层探测,孤石探测,抛石探测等水上工程项目应用以及石油勘探补天窗的应用。淡水,盐水,浅滩过渡带均可使用;对水深没有限制。

原理

通过程序控制电火花震源自动连续激发,走航式应用的电弧式放炮的震源。

技术指标:

探测深度:150m

能量:10-400KJ(1万焦耳到40万焦耳)

激发间隔:1-60秒

操作方式:按程序控制连续激发

重量:500KG 供电:380V

箱体数量:2件

优势:

电弧放电,能量转换效率高 具有消除气泡技术 穿透深度大,擅长穿透砂层

工程案例:

典型案例索引

1.快充200KJ电火花震源在水上勘探中的应用

2.道路病害原因探测

3.珠海某岛防坡堤抛石厚度探测

典型案例:

1.快充200KJ电火花震源在水上勘探中的应用

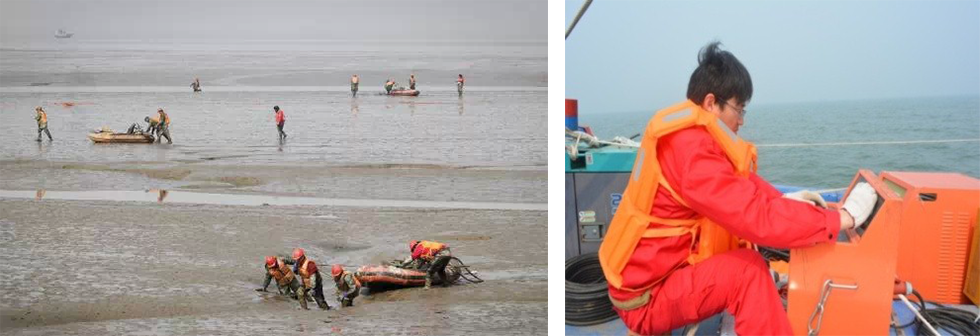

200KJ电火花震源在浅海过渡带的应用

200KJ电火花震源在浅海过渡带的应用

2015年4月大港物探在曹妃甸实施100平方公里的三维地震勘探作业。工区横跨海上、滩涂、和陆地。电火花震源承担一部分海上和滩涂勘探任务,与气枪震源的成果进行比对。20万焦耳(200KJ)与体量约250吨的气枪物探船能量相当,采集到4.5s双程时记录。但是体积和重量却小了几个重量级。

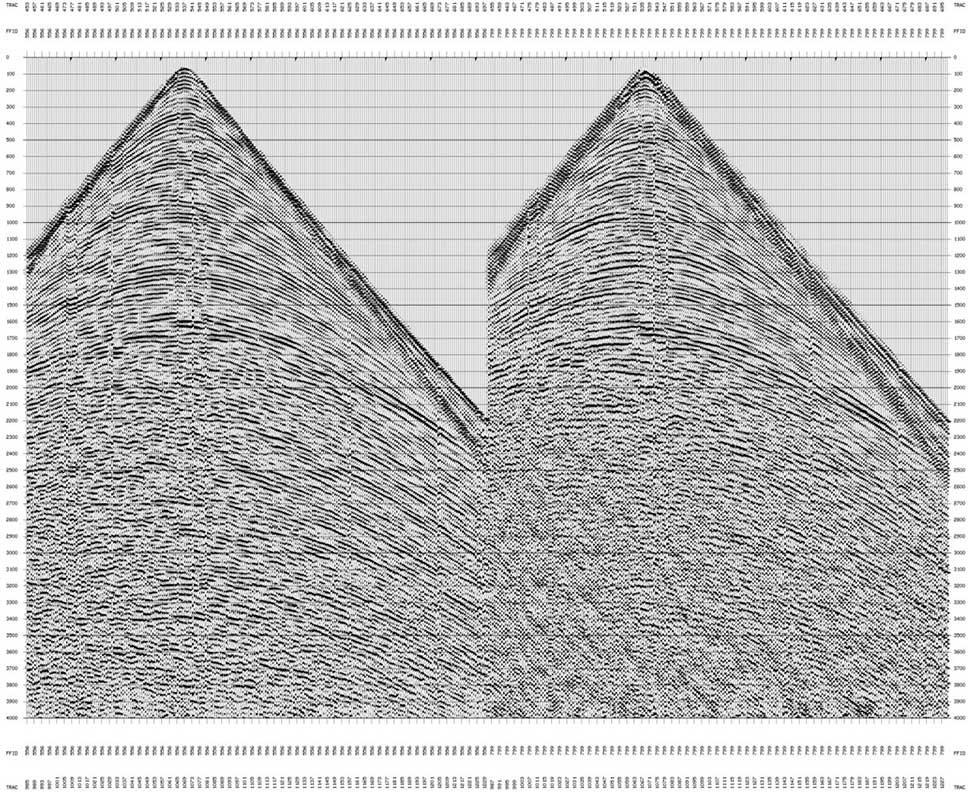

单炮资料对比(左边气枪记录,右边电火花记录)

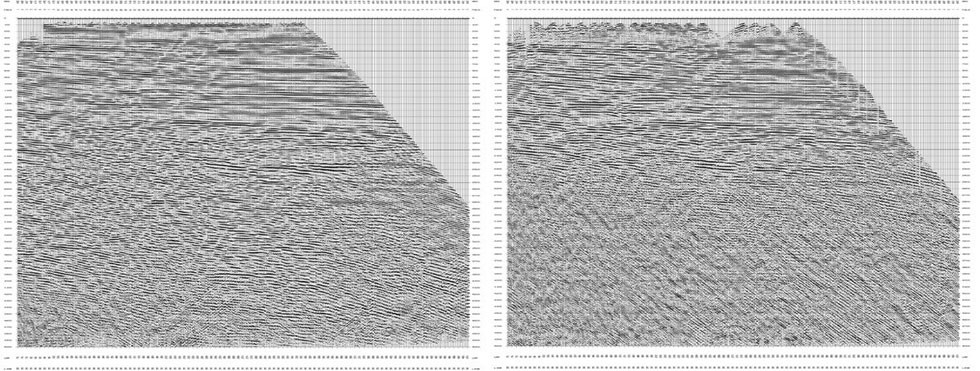

剖面资料对比(左边气枪剖面,右边电火花剖面)

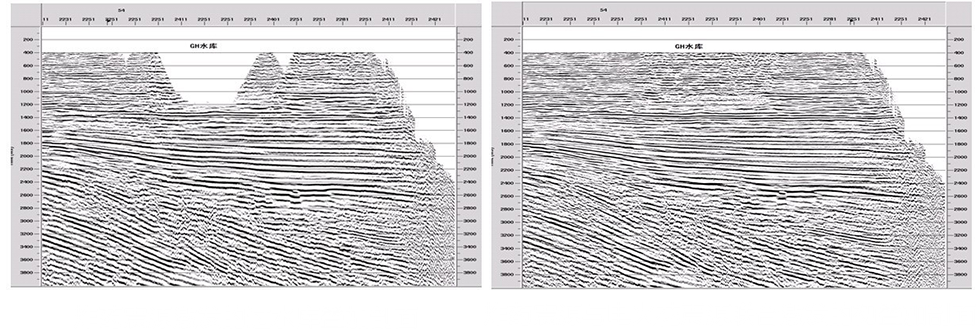

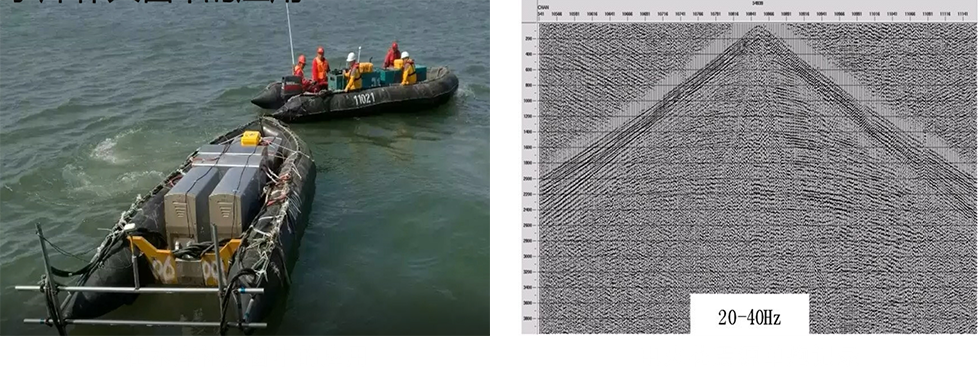

2.400KJ电火花震源在水库补天窗的应用

3.珠海某岛防坡堤抛石厚度探测
