TD-Sparker系列大功率电火花震源是一种典型的非炸药地震勘探震源;可用于地震散射、反射、折射、CT、VSP等地震勘探方法。

适合山区与平原等不同野外条件的地震探测、跨孔CT项目。在煤田地质、石油勘探、工程物探等领域有广泛的应用。

TD-Sparker,震源均可根据客户需求定制其体积、重量、激发频率、能量、封装方式等,满足各种工况的使用要求。

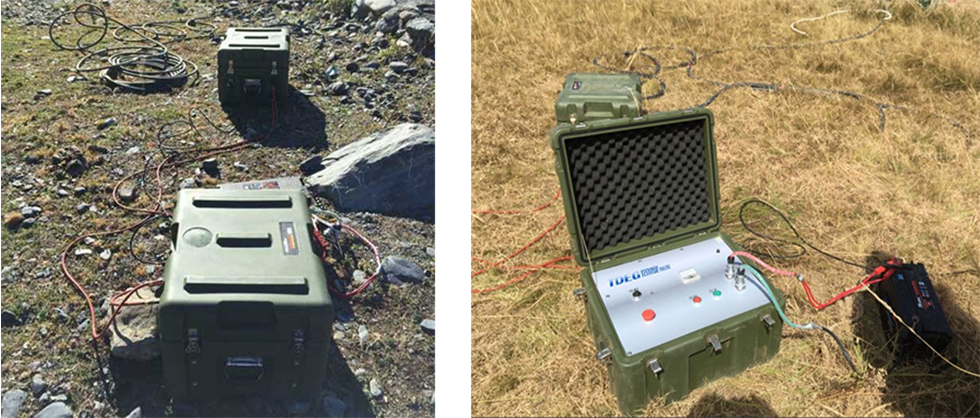

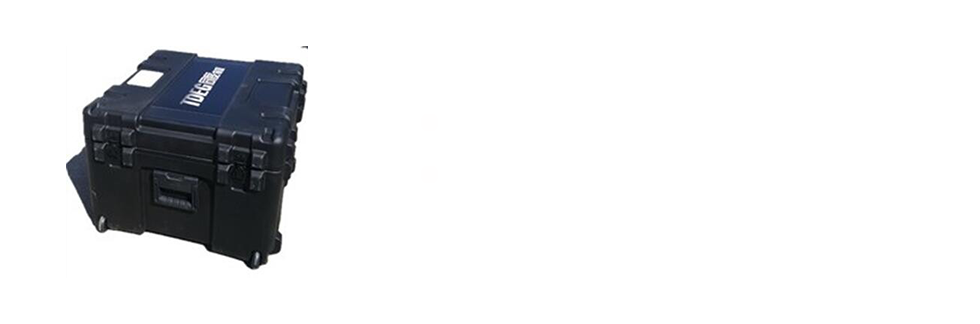

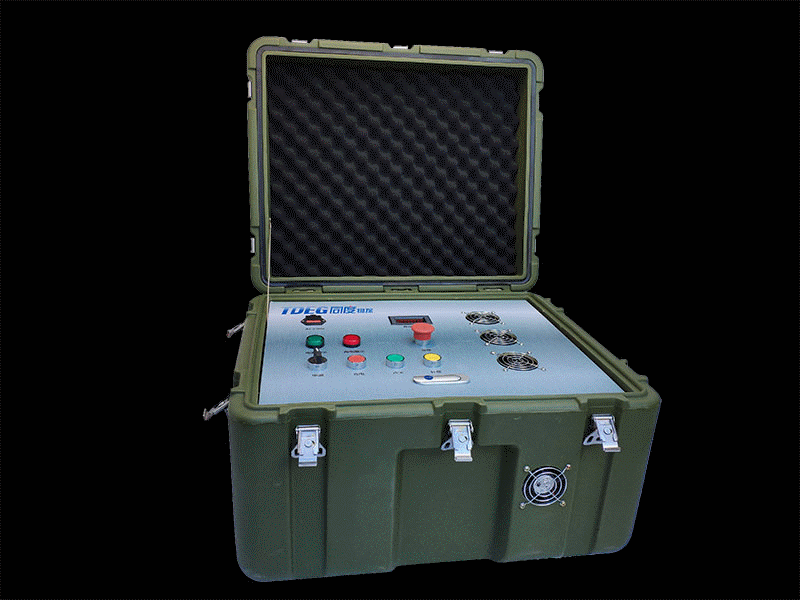

1.1便携式电火花震源

两个仪器箱:
每单位小于40KG,
尺寸600*500*400

能量可扩展,10-40KJ

应用领域:
超前预报,小折射,
微测井,跨孔CT,
滩涂地震勘探,城市物探

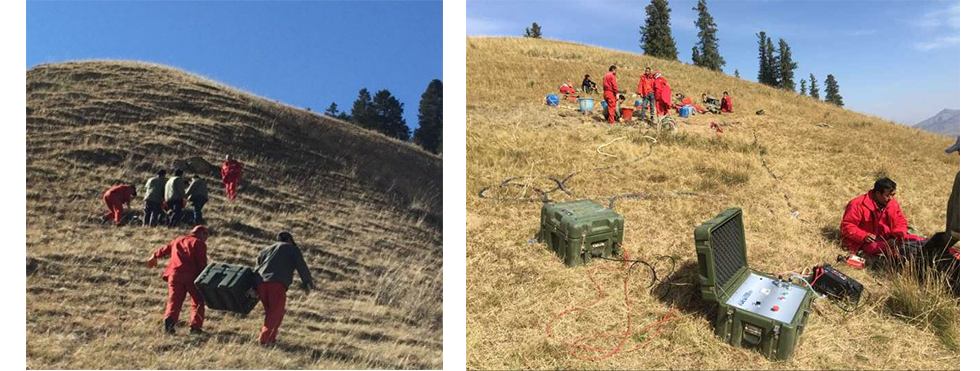

人抬式

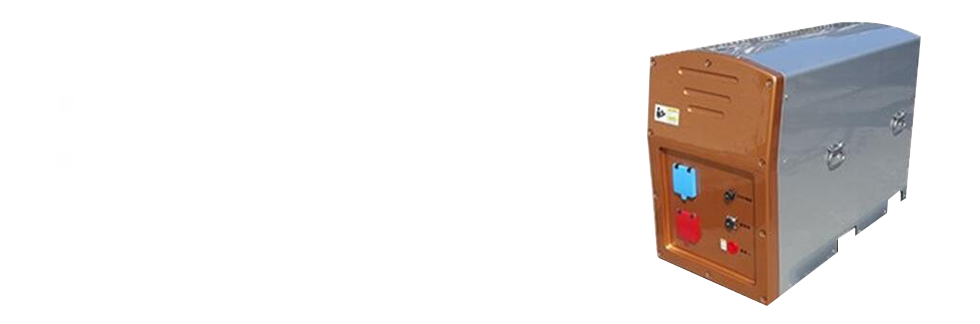

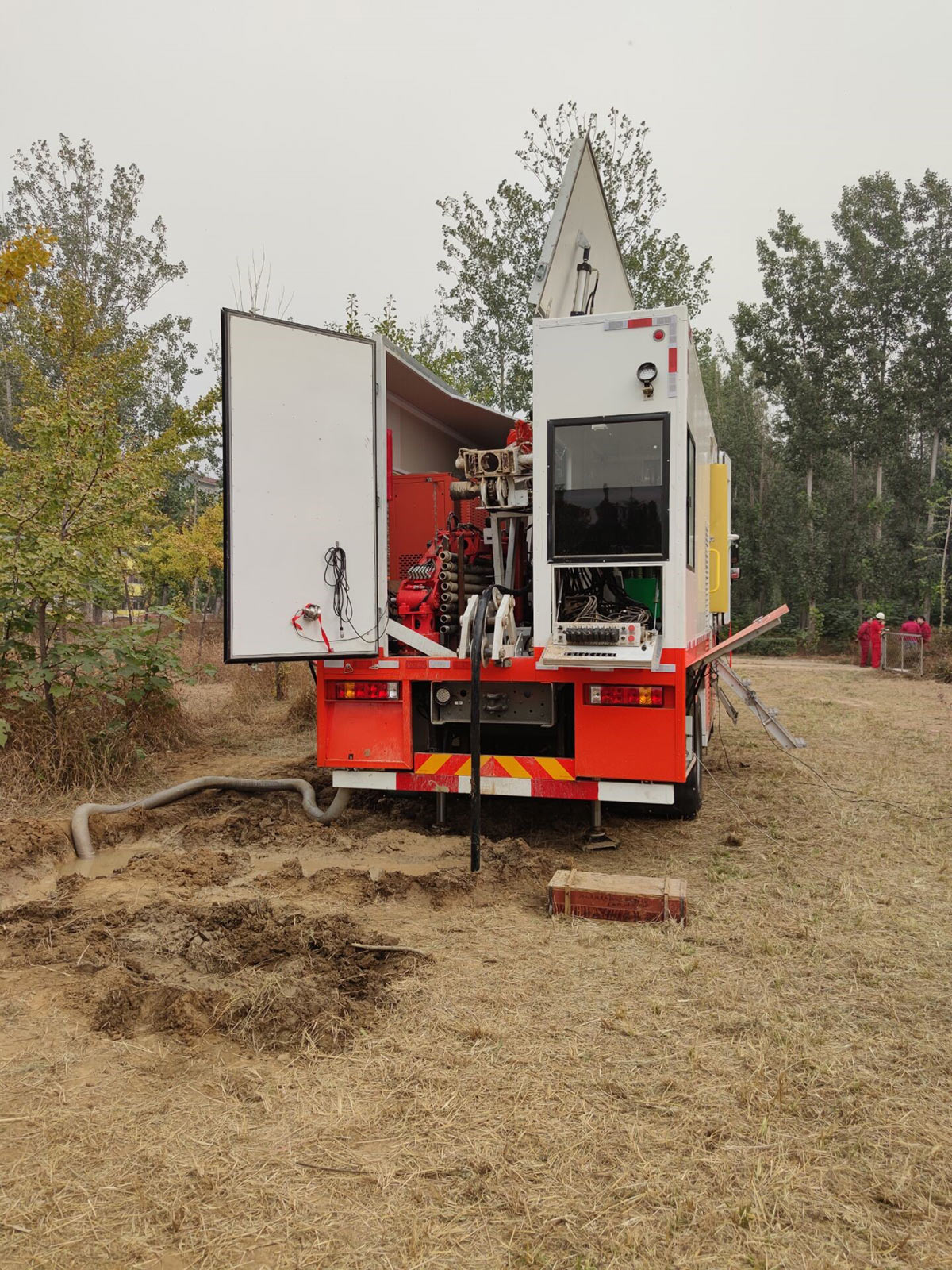

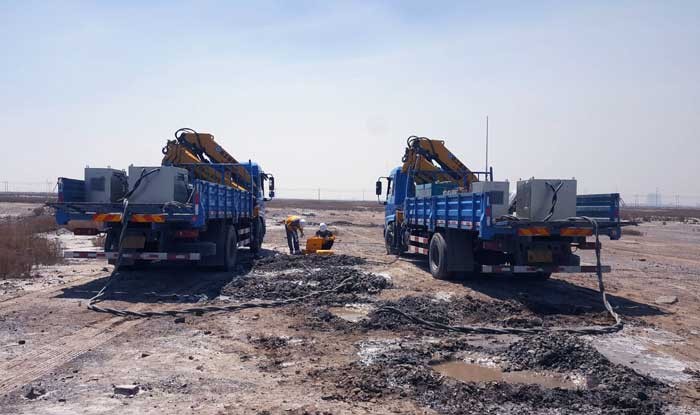

1.2车载船载型电火花震源

应用领域:大型跨孔CT,场地地震,水上地震

1.3配件

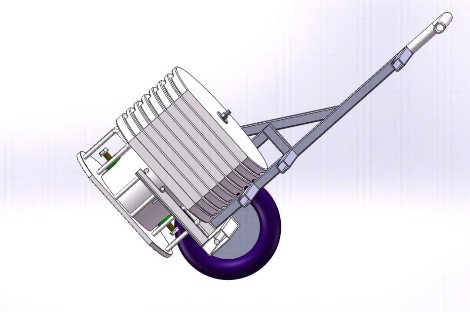

地面激发装置

适合硬质路面,不需打孔,勘探深度100米

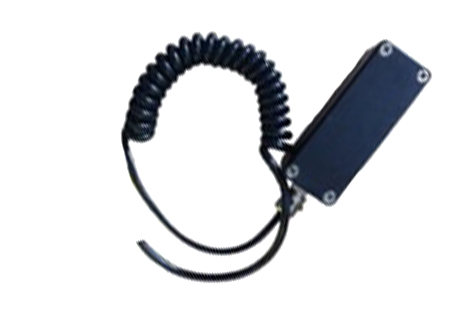

感应式/光纤触发器

兼容大多数地震仪,隔离高电压大电流对地震仪触发模块的影响。

震源应用

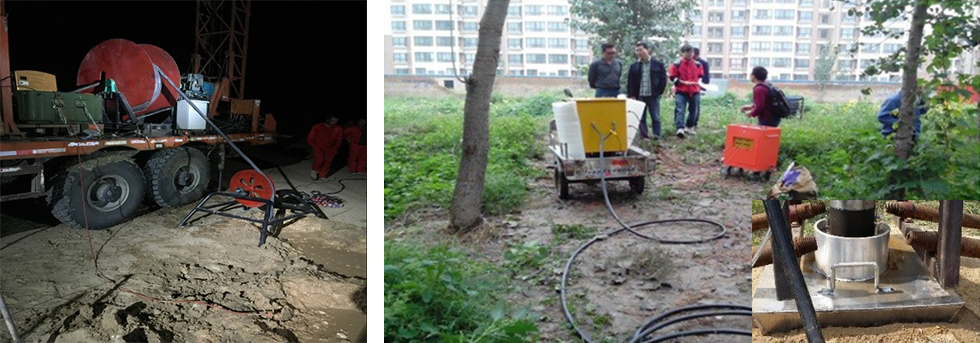

电瓶供电10KJ-40KJ电火花震源在场地勘探中的应用

10KJ电火花震源在跨孔CT的应用

城市道路车流量大,用1万焦耳电火花震源压制噪音取得好的CT资料

快充20KJ电火花震源在水上勘探中的应用

40KJ电火花震源在滩涂地区的应用

50KJ电火花震源在隧道超前预报的应用

50KJ电火花震源辽宁某水库勘探作业

2015年12月辽宁某大型水库库址勘察,钻孔均深120m,孔间距约150m,采用5万焦耳(50KJ)电火花震源,完成勘探任务。

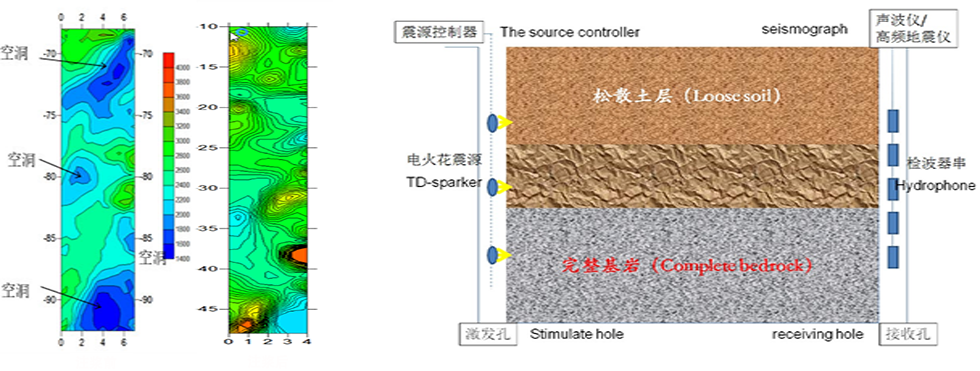

50KJ电火花震源用于海上岩溶、多孔珊瑚礁桩底注浆效果探测

50KJ电火花震源用于海上岩溶、多孔珊瑚礁桩底注浆效果探测

2015年10月南海某大型桥梁工程桥墩岩溶、多孔珊瑚礁注浆勘察任务。采用5万焦耳(50KJ)电火花震源。水听器检波器串间距为25cm。蓝色为岩溶等空洞区域。注浆侯的资料显示红橙色部分为注浆强度高的部分。

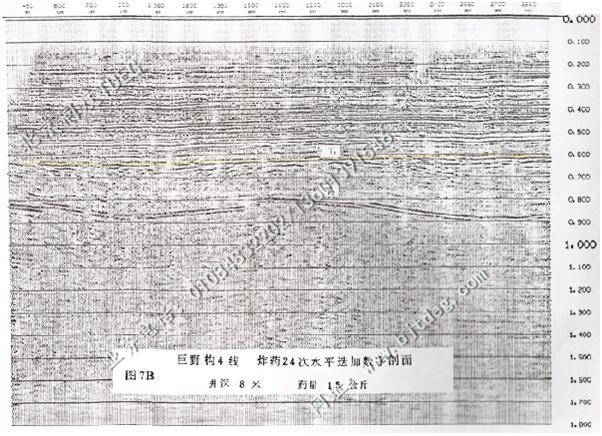

150KJ电火花震源与1.5KG炸药记录对比

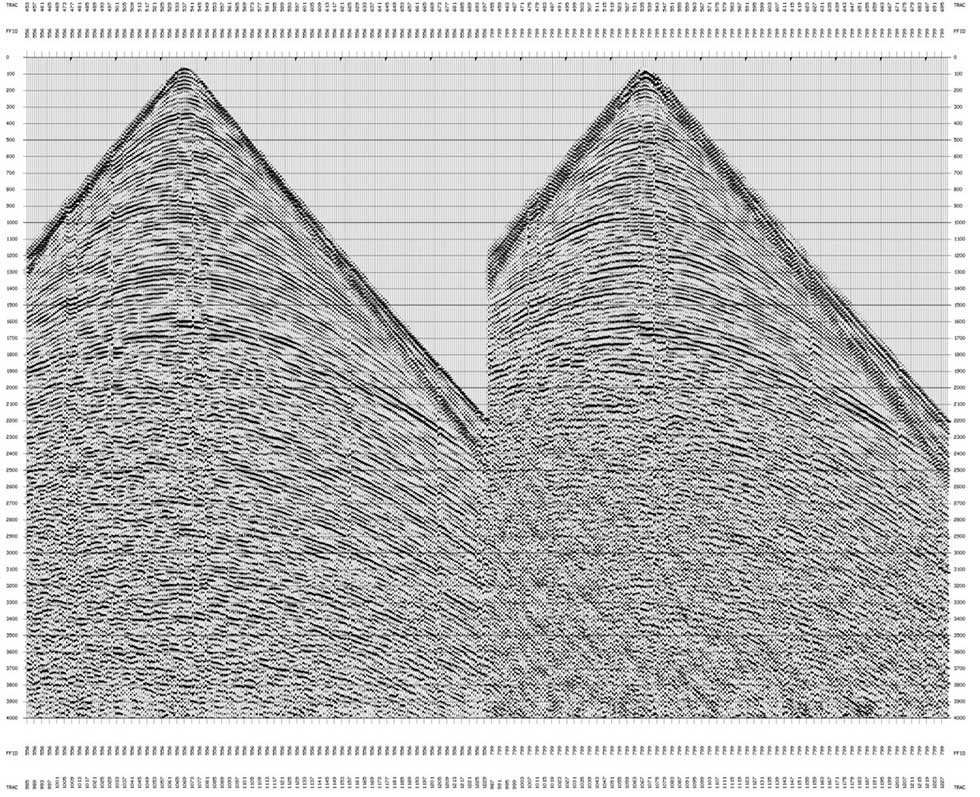

150KJ电火花震源激发记录               1.5公斤炸药激发记录

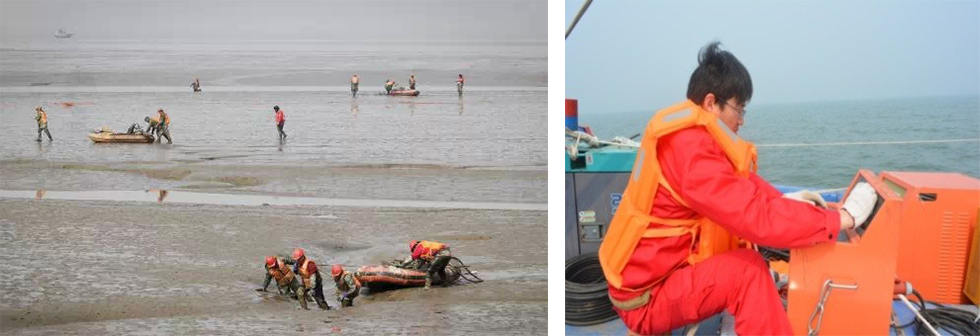

200KJ电火花震源在浅海过渡带的应用

200KJ电火花震源在浅海过渡带的应用

2015年4月大港物探在曹妃甸实施100平方公里的三维地震勘探作业。工区横跨海上、滩涂、和陆地。电火花震源承担一部分海上和滩涂勘探任务,与气枪震源的成果进行比对。20万焦耳(200KJ)与体量约250吨的气枪物探船能量相当,采集到4.5s双程时记录。但是体积和重量却小了几个重量级。

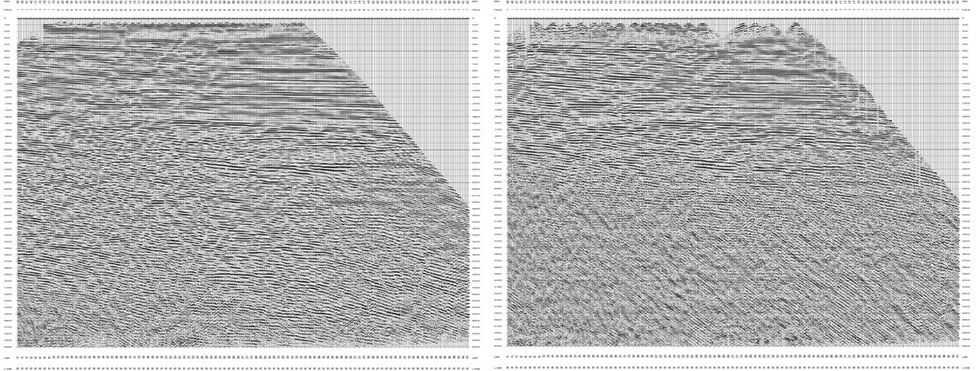

单炮资料对比(左边气枪记录,右边电火花记录)

剖面资料对比(左边气枪剖面,右边电火花剖面)

400KJ电火花震源在水库补天窗的应用

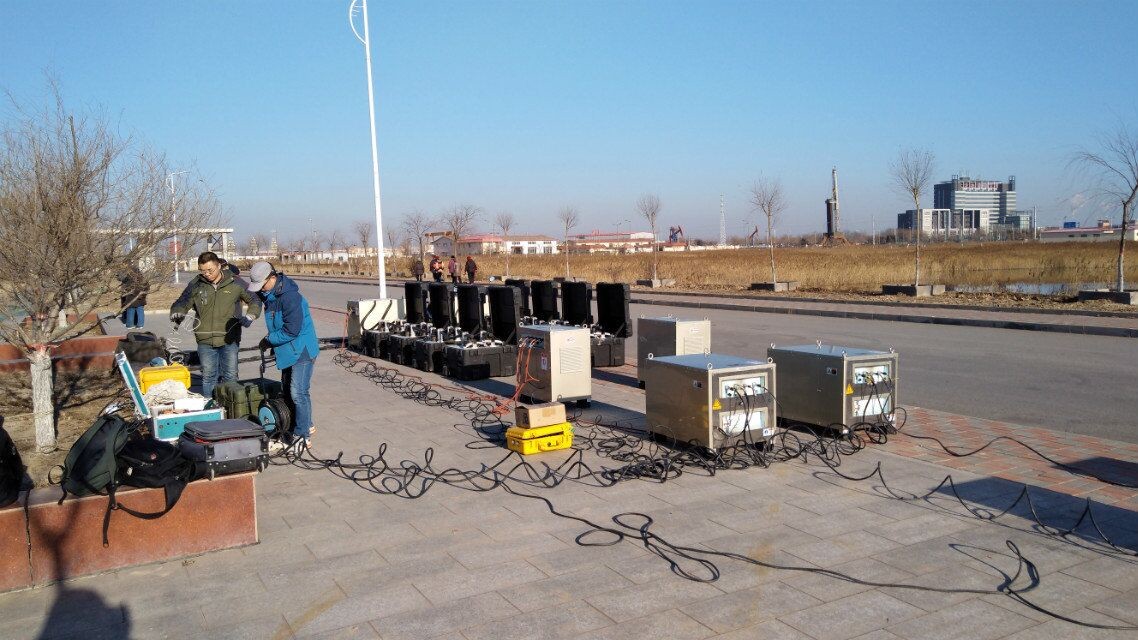

800KJ电火花震源在资源勘查中的应用

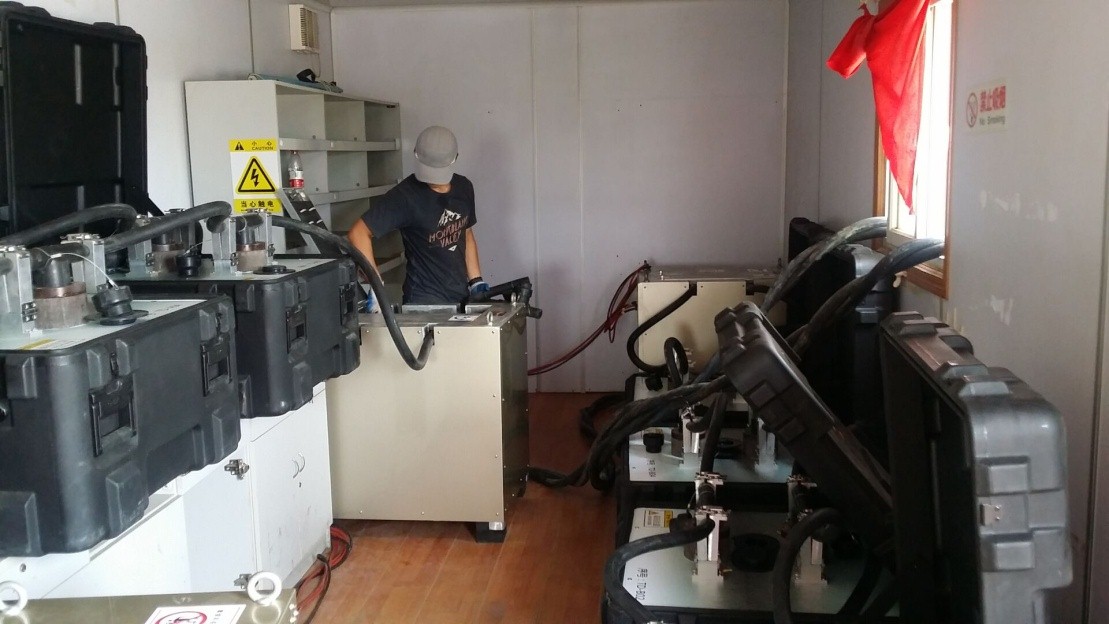

世界上首台80万焦耳电火花验收

800KJ电火花震源在复杂地区(燃气管线、高铁、京杭运河)的应用

50KJ电火花震源在西部盐碱地浅层地震中的应用
