功能:

TDIS2800适用于200米以内的浅层地震勘探,山地和城市使用特别方便。其激发的波频率丰富,不破损路面,不用打孔。

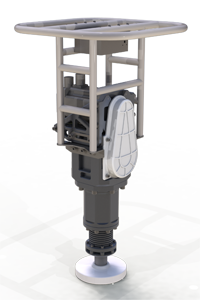

由控制箱和冲击锤两部分构成,重量小,体积小,与地震仪和空洞探测仪用锤击开关等方式触发。

在城市路面空洞探测、大型管道、岩溶、防空洞、孤石探测等领域有好的应用前景。

原理:

TDIS系列可控冲击震源是一种频率域的震源,是可控震源车的小型化版本。它通过相关叠加将一系列小能量的冲击振动累积成大能量的地震信号。

技术指标:

冲击频率范围:1-50次/秒(软件控制,可自定义)

单次冲击能量:50焦耳

工作方式:地表激发

输出功率:2.8KW;供电:220V AC

体积:高70cm 直径:25cm

重量:约75kg

优势:

便携震源 可凭人力拖拽上山

典型案例索引

1.城市空洞探测

2.机场下穿跑道脱空探测

3.西部盐碱地浅层地震

4.面波探测

工程案例

1.敞开式TBM应用

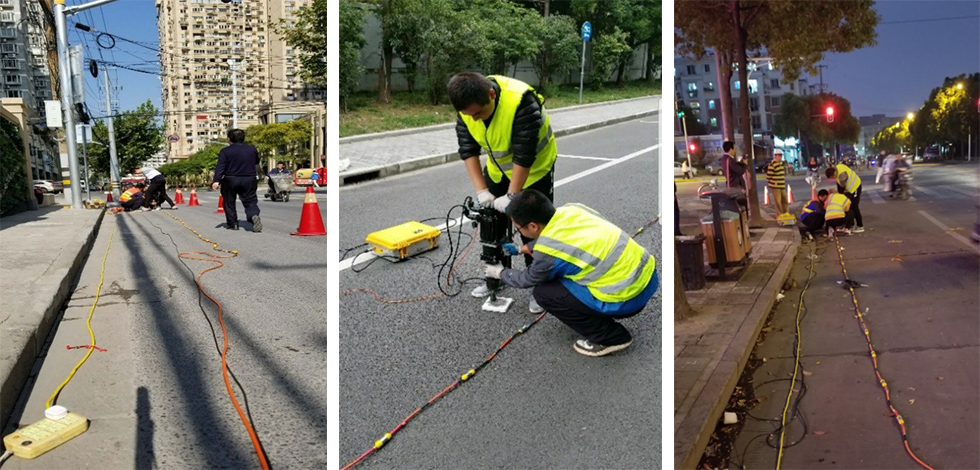

地下空洞探测,地面塌陷隐患探测-上海

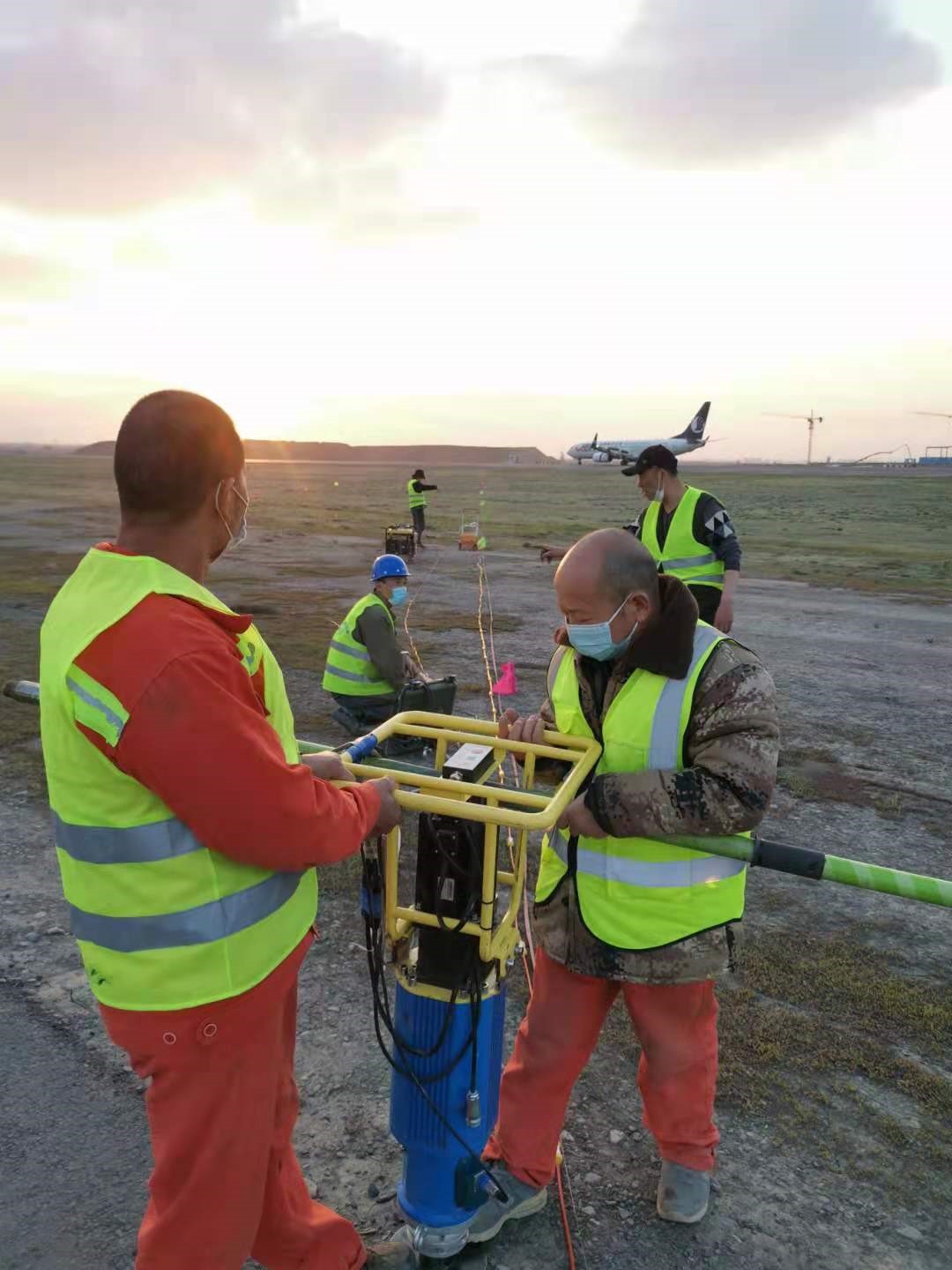

2.机场下穿跑道脱空探测

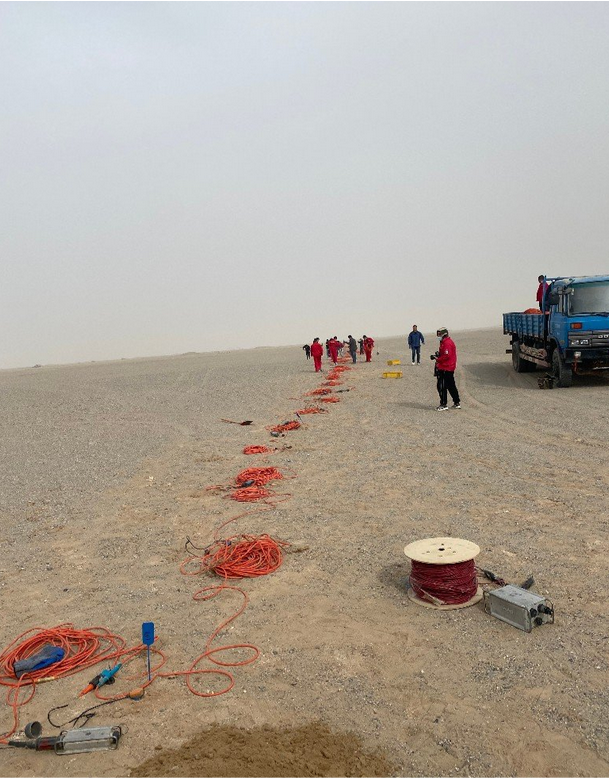

3.西部盐碱地浅层地震

地貌主要为戈壁,G3I数字地震仪,单边观测系统,采样间隔0.25ms,记录长度500ms,偏移距1m,道距2m

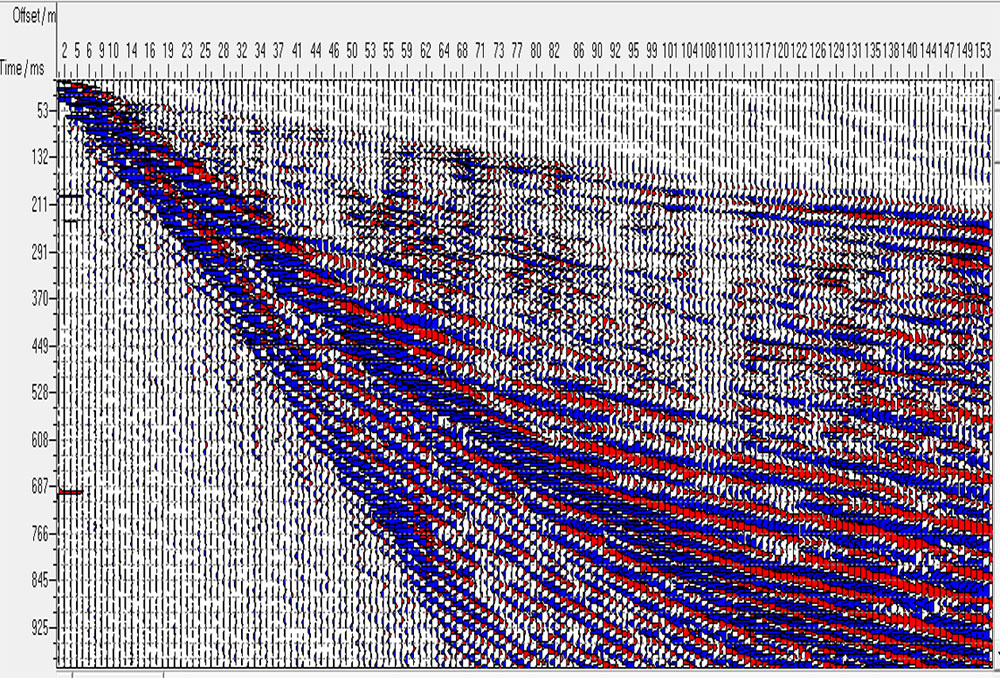

冲击震源解码后的信号

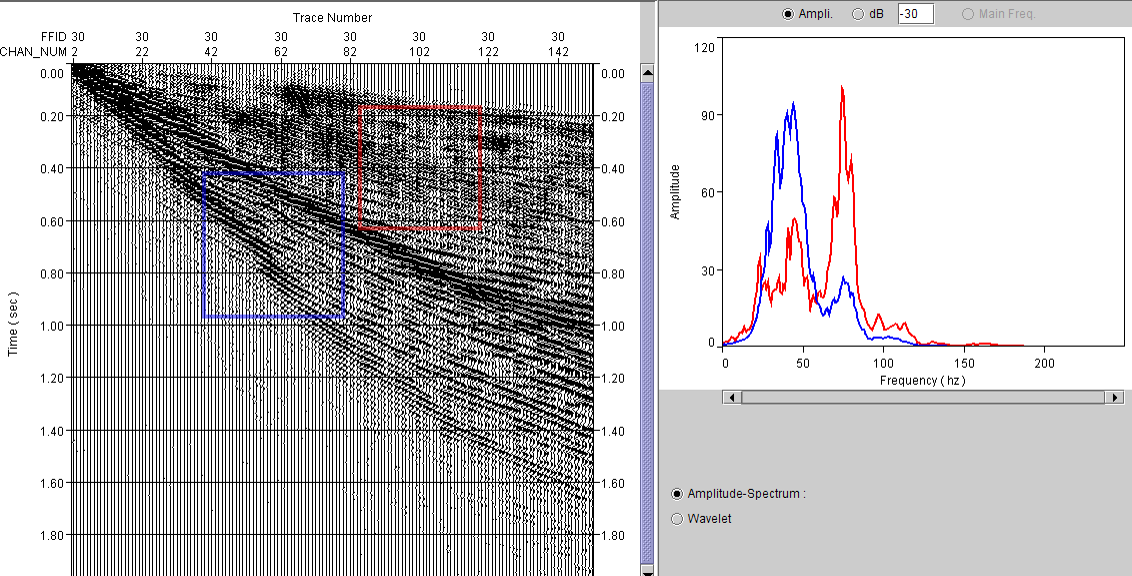

冲击震源解码后的信号

4.面波探测

冲击震源解码后的信号

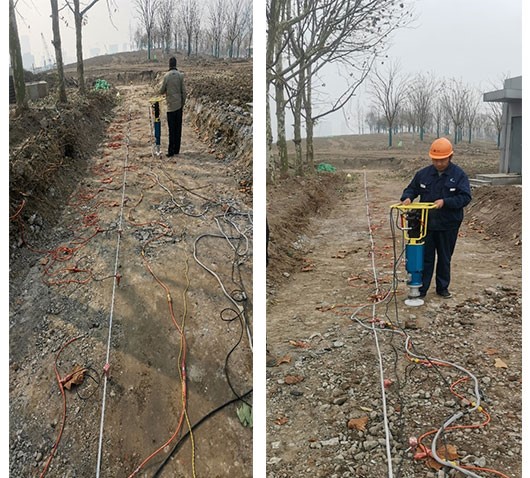

采集现场

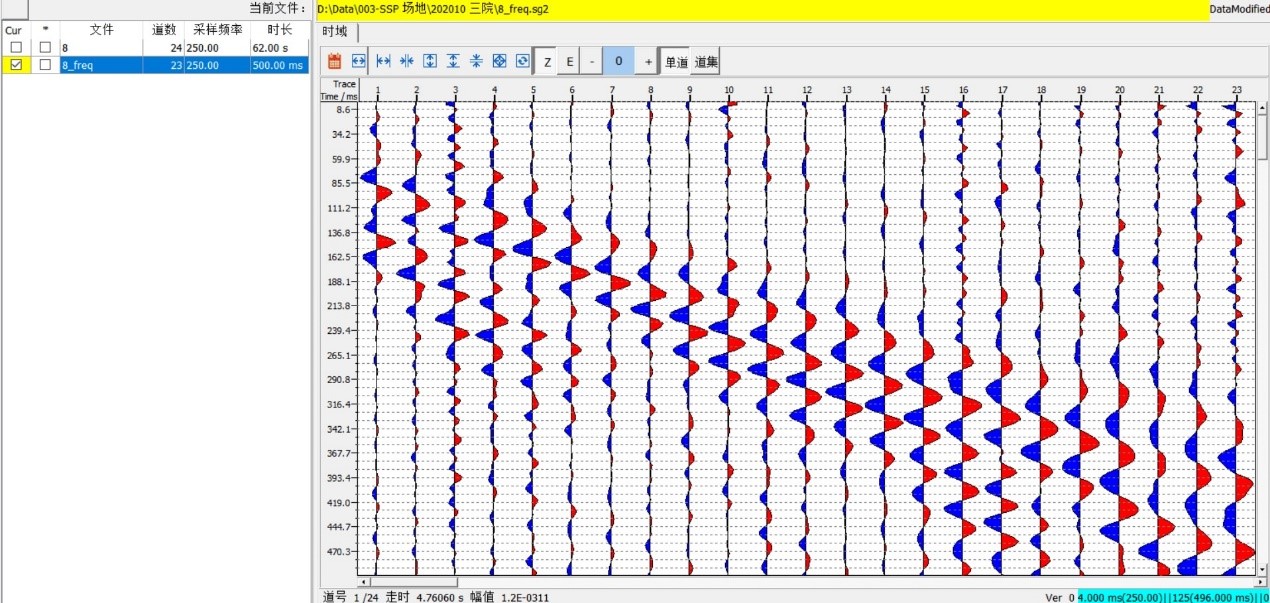

冲击震源解码后的面波信号
