功能:

TDSP是承担水上多道地震勘探的全套设备,包括采集器,水上换能器(水听器),震源(电火花震源和电磁震源两种),配套处理软件:地震反射,地震散射。适合工程地震勘探,例如港口清淤,桥基础勘查,水下隧道隧址勘查等。

原理:

利用不同地层地震波波阻抗的差异识别地质构造的位置和波速。

技术指标:

采集器:24/48通道

最高采样率:6微秒

水听器:24/48通道,间距0.5m

探测深度: 150m

能量:10-50KJ(1万焦耳到5万焦耳)

激发间隔:1-3秒

400s采样时间

操作方式:按程序控制连续激发

重量:300KG 供电:380V

优势:

1.软硬件一体化自主知识产权,软件成像可定制(可以定制淤泥厚度直观图像、地层波速图)

2.信号处理技术积累深厚

3.消除尾流,涌浪,多次波技术

4.实现浅剖仪、水上多道地震的全部功能

典型案例索引

1.温州水下勘测

2.几内亚港口勘测

3.珠海三角洲抛石探测

工程案例:

1.温州水下勘测

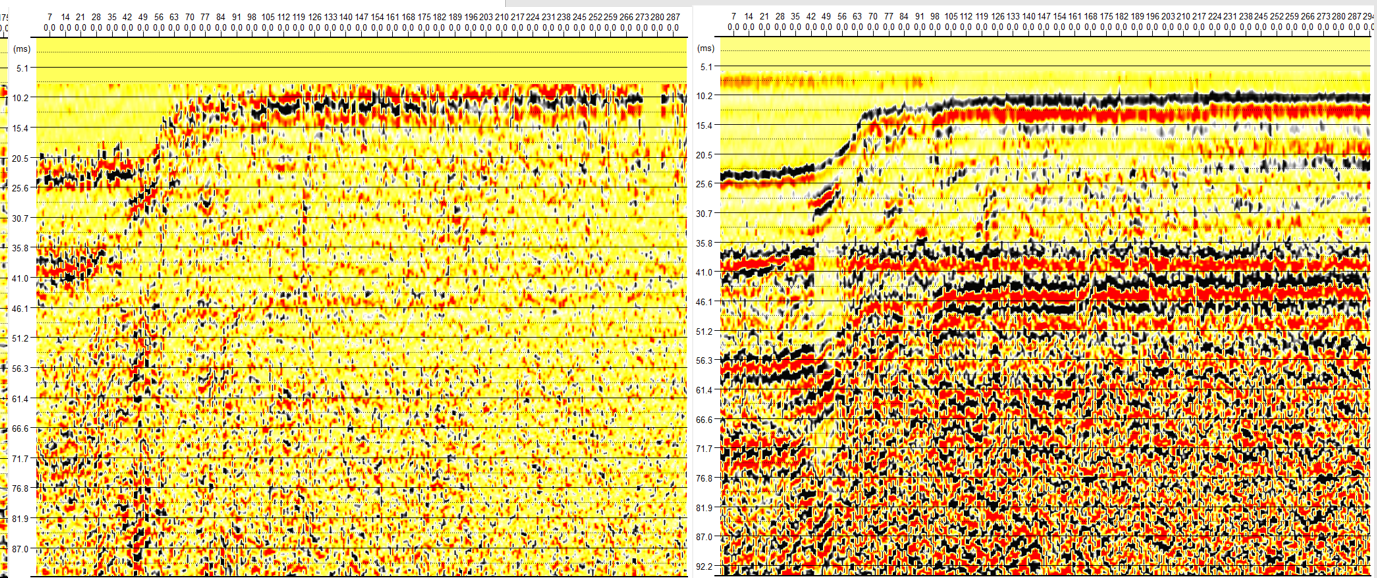

原始资料       去除气泡

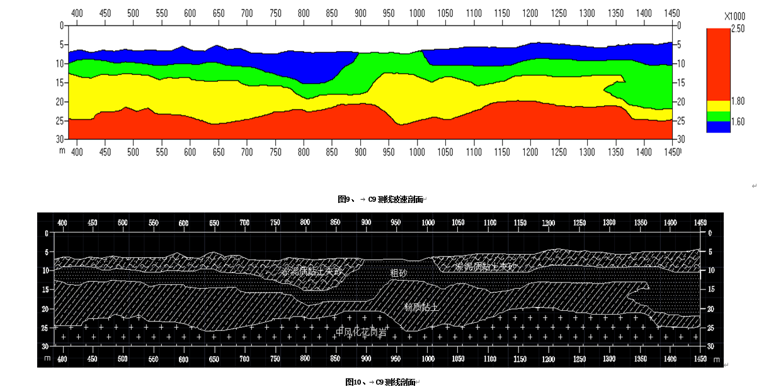

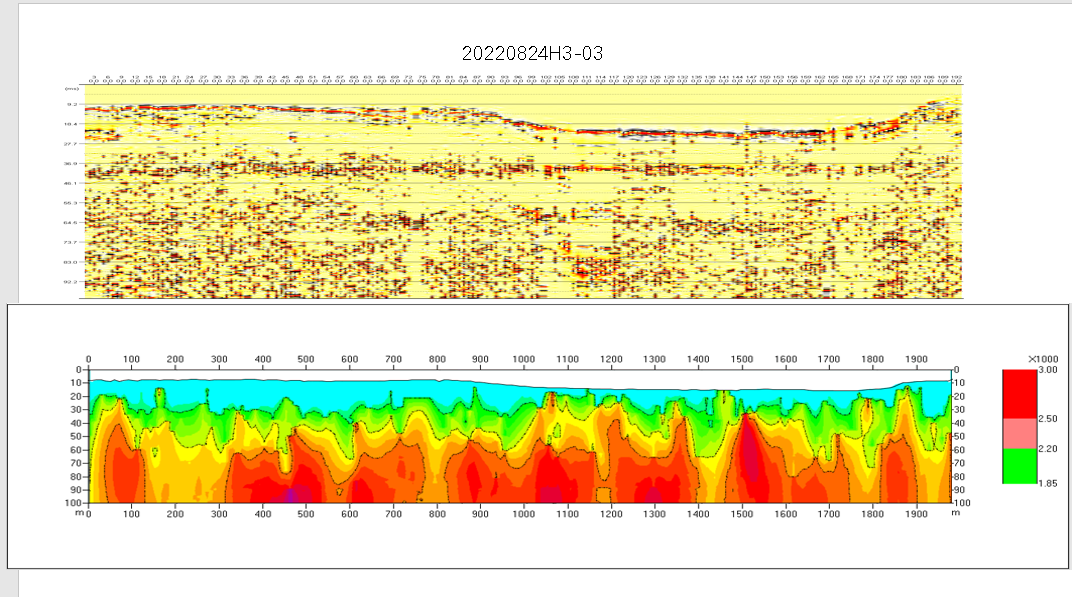

时间剖面和波速剖面

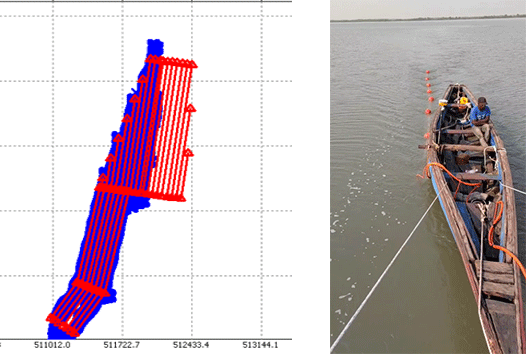

2.几内亚港口勘测

3.珠海三角洲抛石探测
