桥基础岩溶探测工程案例

探测目的:

本次勘探的目的是为了查清12号桥基30m×30m、深度100m范围内岩溶的三维结构,查清桥基深部及周围岩溶的发育特征及构造背景,为桥基岩溶处置提供科学依据。

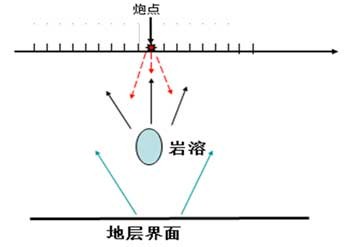

图1 SSP高分辨率地震散射方法示意图

技术特点:

地震散射是在地震反射基础上发展起来的新技术,它以非均匀地质模型为基础,通过地质界面和波速分布来展现地质结构的非均匀特征。当地震波入射到非均匀地质介质内部时,在波阻抗差异界面会产生散射波,波阻抗差异越大、差异体积越大,散射波越强。地震散射勘探通过向地下发射地震波,并接收地震散射波,来确定地下异常体的位置及其波速分布,实现对地质结构的精细成像。地震散射技术具有分辨率高,可靠性好,图像直观,施工效率高等特点。 本次勘查以查清岩溶分布为重点,白云质灰岩具有高波速的特点,岩溶为低波速异常体,无论是充填的还是未充填的,都表现为低速。岩溶波速反差大,散射波强,易于识别,这为采用地震散射法勘查岩溶提供了坚实的物理基础。

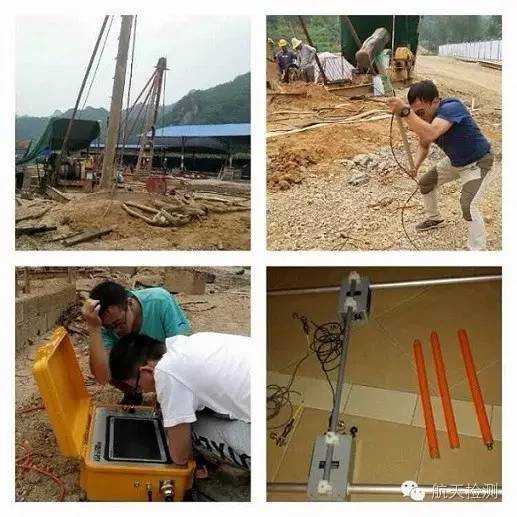

图2 岩溶探测现场工作照片

探测结果:

本次勘探的目的是为了查清12号桥基30m×30m、深度100m范围内岩溶的三维结构,查清桥基深部及周围岩溶的发育特征及构造背景,为桥基岩溶处置提供科学依据。

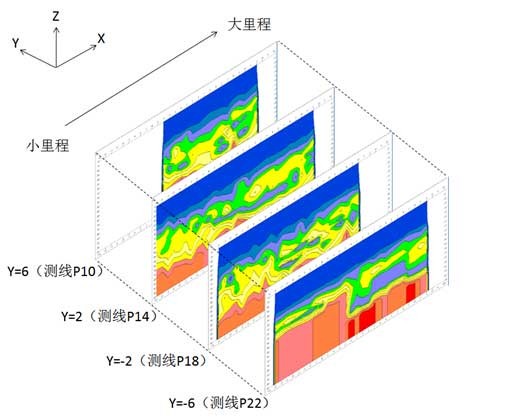

图3 顺桥向垂向速度切片筛状图

图4 水平切片筛状图

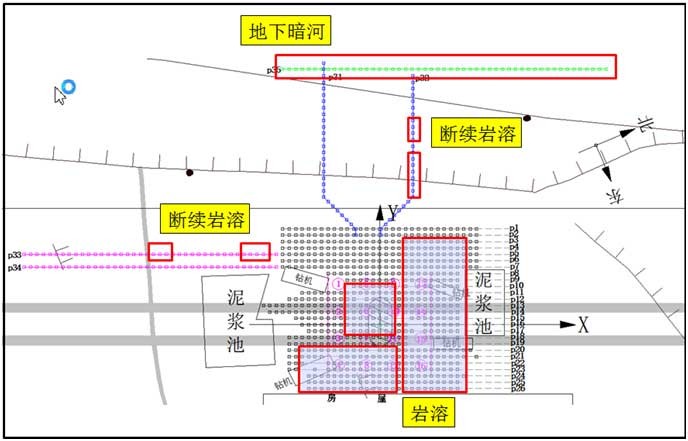

图5 岩溶平面分布图

本次桥基岩溶勘探采用地震散射新技术,对以桥基为中心的30m×30m面积、深度100m范围进行了网度1m×1m的详细勘探,获得了测区的三维波速数据结构。查清了地层与岩溶分布的形态;对桥基外围50m范围,布置了5条剖面,查清了外围岩溶发育的规模、特点以及构造背景。为桥基岩溶的处置提供了科学依据。主要结论如下:

1. 桥基附近地层分为三层: 表层卵石层厚22m,风化与岩溶层埋深22m-80m,其下为未风化基岩;

2. 岩溶主要分两层:

第一层发育在强风化岩层中,埋深在22m-35m,均为填充式岩溶;
第二层发育在中风化岩层中,埋深在52m-72m,未填充,饱水;
该层岩溶总体积约5000m3,这是影响桥基稳定的主要地质对象;

3. 在桥基外围岩溶也较发育,特别是左侧30m以外的顺河向P35测线上,存在岩溶裂隙含水层,没有大型溶洞与溶腔,对桥基无影响;

4. 桥基与外围没有明显的断裂构造。

北京地铁验收检测--地下空洞探测测工程案例

测线布置:

北京地铁某标合同段区间地下疏松区探测沿地铁轴。在小区附近加密两条测线。 探测设备使用北京同度工程物探技术有限公司生产的RDscan空洞探测系统,32通道,24位A/D,最高采样率156Khz/ch。接收使用检波电缆,内置32路检波器,为变间距设计。接收段长度23.5m,前16道检波器间距0.5m,后16道间距1m。频带20Hz-16KHz。采用敲击震源,激发点距1.0m,偏移距1m。探测工作区位置见图1。

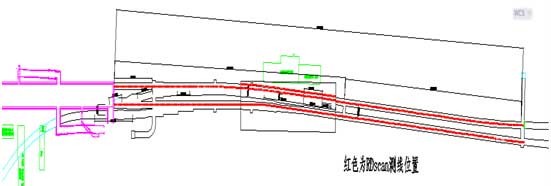

图1 探测位置图

探测结果:

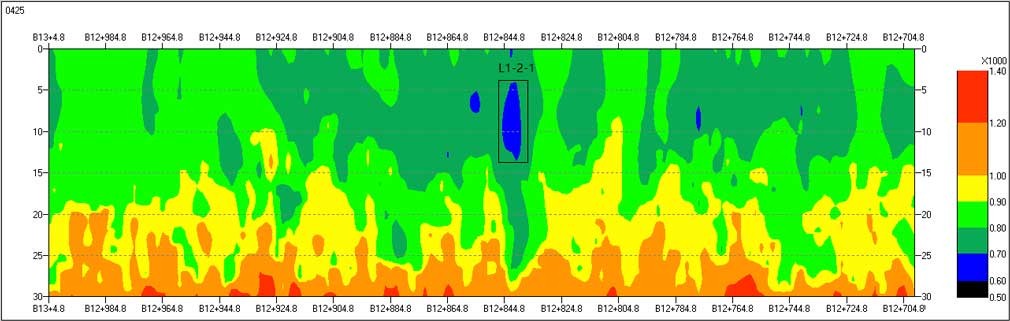

以L1-2测线里程BK 13+020.8--BK 12+699.8为例,测线长304m,位于测区的南端。测线浅部15m深度内地层波速700-800m/s,土体密实性稍差。15-20m波速增高到800-900m/s,20m以下波速增高到1000-1200m/s。土层密实、均匀。

测线内发现一处蓝色低速疏松区,波速在600-700m/s,推断为疏松区,命名为L1-2-1。宽度在4-5m,埋深在5-12m范围。未发现空洞与脱空区。

表1. L1-2测线疏松区列表 疏松区编号 线路里程 埋深(m) 横向宽度(m) L1-2-1 BK12843.8-12839.8 6-12 4
