装配式住宅钢管混凝土墩柱检测

探测目的：

2017年6月杭州市某地标建筑为新式钢管混凝土施工工艺，为检测钢管混凝土柱内混凝土密实度和强度分布情况以及钢管和混凝土之间的脱黏情况，进行了声波CT检测，抽检部分钢管混凝土柱，为施工质量控制和后期工程处置提供科学依据。

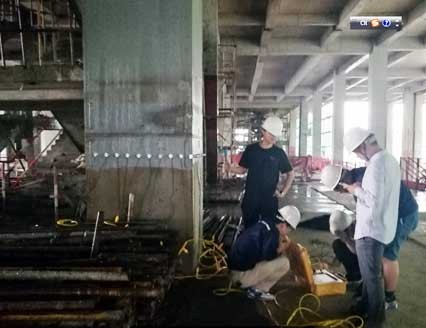

图1 钢管混凝土CT检测现场照片

检测结果

（1） 三根柱的波速均达到C60的设计要求；

（2） 钢管混凝土柱的离散度都大于10%，说明灌注混凝土的均匀性较差。

（3） 低速区主要分布在钢管柱四角与周边，应改进浇注工艺。

图2 钢管柱截面CT：混凝土强度分布图

大型地标建筑钢管混凝土柱质量检测

2017年8月宁波市某地标建筑采用新型钢管柱作结构，为检测钢管混凝土柱内混凝土密实度和强度分布情况以及钢管和混凝土之间的脱黏情况，进行了声波CT检测，抽检部分钢管混凝土柱，为施工质量控制和后期工程处置提供科学依据。

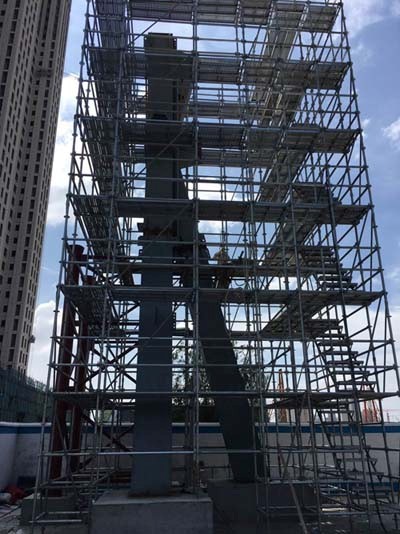

图1 钢管混凝土CT检测现场照片

探测结果：

以1#南3米截面处为例，混凝土的平均波速为4549.70m/s，达到C60平均波速要求；波速离散度为2.0%；强度达到C60以上的面积占77.73%。

图2 钢管柱截面CT：混凝土强度分布图
